DZ47s قواطع دوائر مصغرة ، قواطع دوائر كهربائية 1 ~ 63A 80 ~ 125A
تفاصيل المنتج
| نموذج: | DZ47s | أعمدة): | 1,2,3,4 |
|---|---|---|---|
| فولت: | 1P ، 2P-220/230 / 240V ، 3P ، 4P-380 ~ 415V | HZ: | 50~60Hz |
| مرحلة: | 1/3 | اساسي: | EN / IEC60898 ، IEC60947 |
| إصدار الشهادات: | CCC, CE, GS etc. | يكسر قدرة: | ICS = ICN = 6000A |
| منحنى رحلة الحرارية: | B، C، D | حالة مادة: | نايلون PA6 قابلة لإعادة التدوير |
| يبرق: | محطة كتلة ، قناة بسبار إلخ. IP20B | الحماية من الصدمات الكهربائية: | الدرجة الثانية |
| الحياة الميكانيكية: | 20000 | الحياة الكهربائية: | 10,000 |
| إبراز |
قواطع دوائر صناعية,قواطع دوائر مقولبة |
||
وصف المنتج

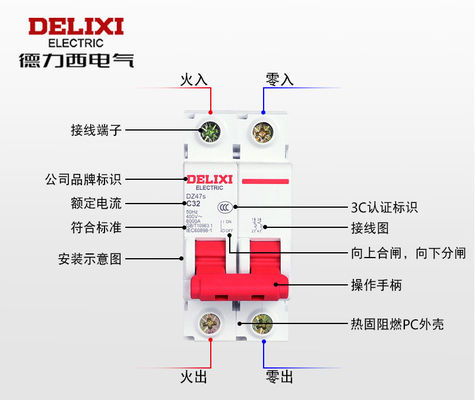

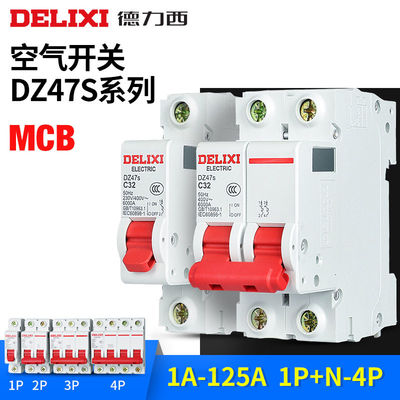

Delixi DZ47s قواطع دوائر مصغرة 1 ~ 63A ، 80 ~ 125A ، 1P ، 2P ، 3P ، 4P لحماية الدارة AC230 / 400V الاستخدام
MCB DZ47s
AC استخدام قواطع دوائر مصغرة 1 ~ 63 A ، 80 ~ 125A ،
قواطع دوائر مصغرة لدارات التيار المتردد ، مما يوفر حماية تثبيت التوزيع الطرفي
DZ47s عبارة عن قواطع دوائر مصغرة توفر حماية دوائر التيار المتردد. لأنه يحمي الدوائر من التيارات ماس كهربائى وتيارات الزائد.
يتم استخدام قاطع الدائرة المصغرة DZ47s في نظام توزيع الإضاءة أو نظام توزيع المحرك من أجل حماية الحمل الزائد والقصيرة في النظام. المنتج نيوتيريس في الهيكل ، خفيف الوزن ، موثوق وممتاز في الأداء. لديها قدرة عالية على كسر ، يمكن أن رحلة بسرعة ، ويتم اعتماد علبتها وعناصرها من البلاستيك عالية مقاومة للحريق والصدمات. المنتج ذو العمر الطويل ، يستخدم بشكل رئيسي في الدائرة أحادية القطب AC 50Hz / 60Hz أحادية القطب 240 أو دائرتين ، أربعة أعمدة 415V للوقاية من الحمل الزائد وحماية الدائرة القصيرة وكذلك لمعدات التبديل والتبديل الكهربي غير المتكررة في الحالة الطبيعية. تتوافق المنتجات مع IEC 60898 و BS 3711.
متوافق مع IEC60898

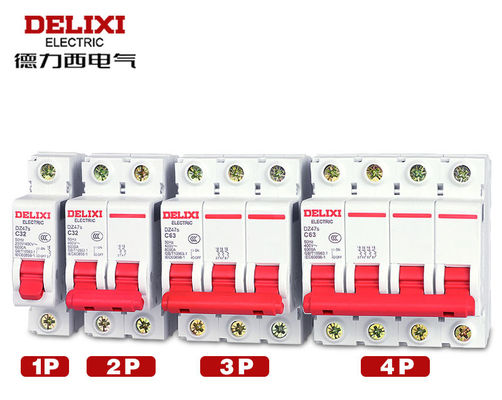

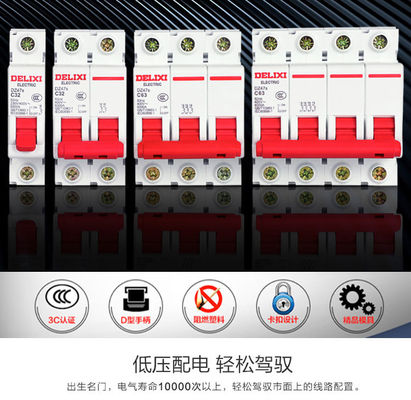

متوفر في 1P و 2P 3P و 4P و 1P + N
B ، C ، D منحنى تنطلق
حتى 500 فولت
يجمع DZ47s MCB بين الوظائف التالية:
- حماية الدوائر ضد التيارات ماس كهربائى
- حماية الدوائر من التيارات الزائدة
- مراقبة
- العزلة
DZ47s MCB جدول المواصفات
اساسي | التصنيف الحالي (a) | عمود | الجهد (V) | كسر القدرات (أ) |
BS3871-1 IEC60898 | 1 إلى 40 50 إلى 63 | 1 | 240 | 6000 |
2،3،4 | 415 | 6000 | ||
IEC157-1 | 50 إلى 63 | 1 | 240 | 4000 |
2،3،4 | 415 | 4000 | ||
1 | 1 | 220/240 | 10000 | |
2،3،4 | 220/240 | 20000 | ||
2،3،4 | 380/415 | 10000 | ||
3 | 1 | 220/240 | 8000 | |
2،3،4 | 220/240 | 20000 | ||
2،3،4 | 380/415 | 8000 | ||
10 الى 40 | 1 | 220/240 | 7000 | |
2،3،4 | 220/240 | 16000 | ||
2،3،4 | 380/410 | 8000 | ||
50 | 1 | 220/240 | 6000 | |
2،3،4 | 220/240 | 10000 | ||
2،3،4 | 380/410 | 6000 | ||
63 | 1 | 220/240 | 5000 | |
2،3،4 | 220/240 | 10000 | ||
2،3،4 | 380/410 | 5000 | ||
اساسي | التصنيف الحالي (a) | عمود | الجهد (V) | كسر القدرات (أ) |
BS3871-1 IEC60898 | 1 إلى 40 | 1 | 240 | 4000 |
2،3،4 | 415 | 4000 | ||
IEC157-1 | 1 إلى 40 | 1 | 220/240 | 6000 |
2،3،4 | 220/240 | 12000 | ||
2،3،4 | 380/415 | 6000 |
البناء والميزات
. قادرة على التبديل الدائرة الكهربائية مع الحمل
. قادرة على الافراج بسرعة تشغيل الطاقة المخزنة
. قابلة للتكيف مع قفل الجهاز
. الاتصال موقف إشارة
. ارتفاع ماس كهربائى الحالي الصمود
. مضاءة عالية من صنع عالية وكسر القدرات
. يستخدم المفتاح الرئيسي للتركيبات المنزلية وما شابه ذلك
معلومات تقنية
. القطب رقم: 1 ، 2 ، 3 ، 4
. التصنيف الحالي (أ): 1،2،3،4،6،10،16،20،25،32،40،50،63
. التردد المقدر: 50 / 60HZ
. الفولطية المقدرة: 230 / 400V AC
. تصنيف الصمود الحالي: 1000A داخل lesc
. القدرة على التحمل الكهروميكانيكية: 10000 دورة
. القدرة على صنع ماس كهربائى: 4500A ، 6000A
. سعة الاتصال: موصل جامد 25mm2
. محطة اتصال:
. مأخذ المسمار
. محطة عمود مع مصباح
. التركيب:
. تركيب لوحة
أبعاد شاملة وتركيب
| اساسي |
| IEC / EN 60898-1 |
ميكانيكي | الحياة الكهربائية |
| 5000 |
الحياة الميكانيكية |
| 10000 | |
درجة الحماية |
| IP20 | |
درجة الحرارة المرجعية ل | ℃ | 30 | |
درجة الحرارة المحيطة (مع يوميا | ℃ | -5 .. + 40 | |
هدأ التخزين | ℃ |
| |
التركيب | نوع اتصال المحطة الطرفية |
| كابل // U بسبار بسبار / بسبار دبوس من نوع |
حجم المحطة الطرفية أعلى / أسفل للكابل | MM2 | 25 | |
AWG | 18-3 | ||
حجم المحطة الطرفية أعلى / أسفل ل بسبار | MM2 | 25 | |
MM2 | 18-3 | ||
تشديد عزم الدوران | N * م | 2 | |
في والرابطة. | 18 | ||
متزايد |
| على السكك الحديدية DN EN 60715 (35mm) عن طريق قياس الجهاز مقطع سريع | |
صلة |
| من أعلى وأسفل |
التصنيف الحالي | درجة حرارة معامل التعويض تحت درجة حرارة التشغيل المختلفة | ||||||||
-10 ℃ | 0 ℃ | 10 ℃ | 20 ℃ | 30 ℃ | 40 ℃ | 50 ℃ | 55 ℃ | 60 ℃ | |
6 | 1.2 | 1.14 | 1.09 | 1.05 | 1.00 | 0.96 | 0.8 | 0.75 | 0.7 |
10-32 | 1.18 | 1.12 | 1.08 | 1.04 | 100 | 0.96 | 0.92 | 0.88 | 0.84 |
40 | 1.16 | 1.12 | 1.07 | 1.03 | 1.00 | 0.97 | 0.87 | 0.83 | 0.80 |
| اساسي |
| IEC / EN 60898-1 |
الكهرباء | التصنيف الحالي في | ا | 6،10،16،20،25،32،40،50،63 |
أعمدة |
| 1P، 2P، 3P، 4P | |
الجهد تصنيف Ue | الخامس | 230/400 | |
عزل الجهد واجهة المستخدم | الخامس | 500 | |
تردد مصنف | هرتز | 50 / 60HZ | |
تصنيف كسر القدرة | KA | 6000 | |
تصنيف الدافع الصمود الجهد (1.2 / 50) UimpStandard | الخامس | 4000 | |
اختبار الجهد الكهربائي في ind ، فريد ، لمدة 1 دقيقة | KV | 2 | |
درجة التلوث |
| 2 | |
خاصية الافراج عن المغناطيسية |
| B، C، D |
