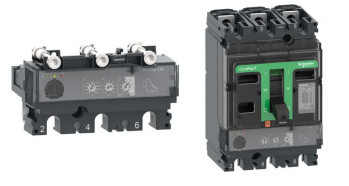

"شنايدرز" الأصلي "مايكرو لوجيك 5 بي" وحدات سفر إلكترونية

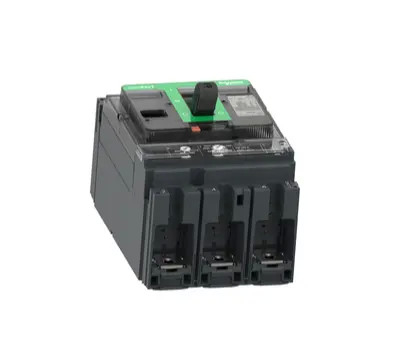

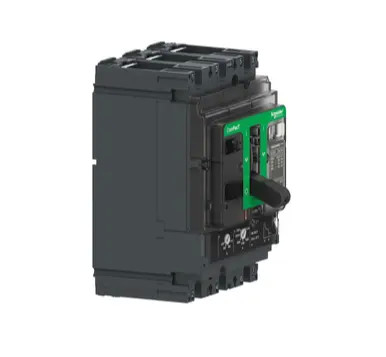

Compact NSX

كومباكت NSX هو جيل جديد من أجهزة قطع الدوائر الصبغية التي أطلقتها شركة شنايدر إلكتريك.ولكنه يدمج أيضا وظائف إدارة الطاقة الشاملة، تصبح أداة قياس وإدارة وتواصل للحفاظ على الطاقة والحد من الانبعاثات.

المواصفات:

---التركيب المرن في أي موقف: لوحة تحويل أو مثبت على الجدار
--- التيار الاسمي: 16 إلى 630 A
---9 قدرات كسر لقطعتي الحجم:
- ما يصل إلى 250 A: 25، 36، 50، 70، 100، 150، 200 kA عند 415 فولت

- تصل إلى 630 A: 36، 50، 70، 100، 150، 200 kA عند 415 فولت

- كلا الحجمين من مفاتيح الدوائر 75 و 100 كيلو أيه عند 690 فولت

---1، 2، 3، و 4 إصدارات القطب متوفرة
--- مجموعة واسعة من الحماية الإلكترونية والماغنية الحرارية
---وحدة رحلة متقدمة مع قياس طاقة متكاملة: I، U، P، E، THD، f، CosPhi
---وحدات رحلة قابلة للتبادل لترقية لوحة الخاص بك مع وظائف أكثر ذكاء
--- أنظمة الأسلاك المستعدة والإصدارات والإكسسوارات
--- مجموعة واسعة من الخيارات للمساعدات والاكسسوارات (يمكن تثبيتها في الميدان)
---حماية متكاملة من التسرب من الأرض عن طريق MicroLogic Vigi (مقطع تقطع تسرب الأرض - ELCB)

تيار الإطار: 100/160/250/400/630A
التيار الاسمي: In=25-630A
الحماية ثلاثية المراحل LSI، Ir، Tr، Isd، Tsd، Ii جميع المعايير قابلة للتعديل
تأخير طويل، تأخير قصير، إيقاف حماية فورية اختيارية

التطبيقات
خيار ممتاز لجميع التطبيقات القياسية والخاصة، بما في ذلك:

التطبيقات القياسية: الصناعات والمباني والبنية التحتية
التطبيقات المحددة التي تتطلب أداءً عالياً: البحرية، واستخراج النفط والغاز ومعالجته، وعمليات التعدين، وإنتاج المعادن والمعادن ومراكز البيانات
أنظمة تغيير المصدر (TransferPact): قطاع الخدمات (غرف العمليات في المستشفيات وغرف الحاسوب) ، الصناعة (خطوط التجميع وغرف محركات السفن، إلخ) ، البنية التحتية (المدرجات، السكك الحديدية، إلخ)

الخصائص
التيار الاسمي للإطار	100A، 160A، 250A، 400A، 630A، 800A،1000A، 1250A، 1600A؛
الدرجات القياسية للوحدة الحالية	2.5A، 6.3A، 12.5A، 16A، 20A، 25A، 30A، 32A، 40A، 50A، 63A، 80A، 100A، 125A150A، 160A، 200A، 220A، 250A، 320A، 400A، 500A، 570A، 630A، 1000A،1200A، 1250A، 1500A، 1600A؛
قدرة الكسر	16، 25، 36، 50، 70، 100، 150، 200KA، و Ics=100%Icu؛
نوع وحدة الرحلة	مغناطيسي حراري، إلكتروني؛
نوع الحماية	حماية التوزيع، حماية التسرب، حماية المحرك
طريقة التثبيت	النوع الثابت، النوع القابل للشحن، النوع القابل للإزالة.
وضع التشغيل	تشغيل المقبض، تدوير المقبض، تمديد المقبض الدوران، آلية تشغيل الكهربائية، القدرة على كسر؛
