شنايدرز الأصلي 400-630A مقناطيسي حرارية القضية الصبغة مفك الدوائر
تفاصيل المنتج
| الهيكل: | اتصالات دوارة مزدوجة، الحد الأقصى للكسر Ics=100%Icu=150kA | نوع المنتج: | قاطع دائرة مقولب مغناطيسي حراري |
|---|---|---|---|
| الإطار الحالي: | 400/630 أ | التصنيف الحالي (40 درجة مئوية): | 400/500/600A |
| قدرة الانهيار: | ICS=100%Icu=36/50/70/100/150 كيلو أمبير | الجهد الاسمي: | يو = 690 فولت |
| جهد العزل: | واجهة المستخدم = 800 فولت | عدد الاقطاب: | 3P3D/4P4D |
| إبراز |
شنايدرز أساسية القضية الصبغ مفصل الدوائر,630A مفك الدوائر الصناعية,400A مفك الدوائر الصناعية |
||
وصف المنتج

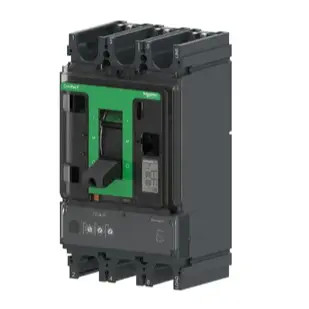

شنايدرز الأصلي 400-630A مقناطيسي حرارية القضية الصبغة مفك الدوائر
Compact NSX
نطاق تيار الإطار من ComPact NSX هو من 100A إلى 630A ، وتشمل مستويات الكسر 36KA و 50KA و 70KA و 100KA و 150KA. لديها أنماط تشغيل مختلفة ، بما في ذلك مقبض التبديل ،عقدة دوارةهناك العديد من الخيارات لوحدات السير، مثل TM، Mic2.2ميكروفون 23، وما إلى ذلك، لتحقيق وظائف مثل حماية التوزيع، وحماية المحرك، وحماية المولدات، وتطبيق 400 هرتز، ومفتاح الحمل ونظام تبديل طاقة مزدوجة.يمكن لوحدات A أو E أن تقيس مجموعة متنوعة من معايير الطاقة، وحدة عرض باب الخزانة FDM121 يمكن عرض المعلومات التي تم قياسها من قبل جميع وحدات السفر،ويمكن استخدام وحدة الاتصال Modbus مع BSCM (وحدة التحكم في حالة مفصل الدوائر) والتشغيل الكهربائي مع وظيفة الاتصال لتحقيق أربع وظائف عن بعد.
المواصفات:
---التركيب المرن في أي موقف: لوحة تحويل أو مثبت على الجدار
--- التيار الاسمي: 16 إلى 630 A
---9 قدرات كسر لقطعتي الحجم:
- ما يصل إلى 250 A: 25، 36، 50، 70، 100، 150، 200 kA عند 415 فولت
- تصل إلى 630 A: 36، 50، 70، 100، 150، 200 kA عند 415 فولت
- كلا الحجمين من مفاتيح الدوائر 75 و 100 كيلو أيه عند 690 فولت
---1، 2، 3، و 4 إصدارات القطب متوفرة
--- مجموعة واسعة من الحماية الإلكترونية والماغنية الحرارية
---وحدة رحلة متقدمة مع قياس طاقة متكاملة: I، U، P، E، THD، f، CosPhi
---وحدات رحلة قابلة للتبادل لترقية لوحة الخاص بك مع وظائف أكثر ذكاء
--- أنظمة الأسلاك المستعدة والإصدارات والإكسسوارات
--- مجموعة واسعة من الخيارات للمساعدات والاكسسوارات (يمكن تثبيتها في الميدان)
---حماية متكاملة من التسرب من الأرض عن طريق MicroLogic Vigi (مقطع تقطع تسرب الأرض - ELCB)
400-630A مقطع دائرة مغناطيسي حرارية صناعيةالمواصفات:
هيكل اتصال دوماً يدور، الحد الأقصى للكسر Ics=100%Icu=150kA
أداء ممتاز للحد من التيار وتشغيل الطاقة ، مما يقلل من تلف تيار العيب للمعدات الكهربائية
تيار الإطار: 400/630A
التيار الاسمي (40 درجة مئوية): 400/500/600A
قدرة الكسر: Ics=100%Icu=36/50/70/100/150kA
الجهد الاسمي Ue=690V
فولتاج العزل Ui= 800V
عدد الأقطاب: 3P3D/4P4D
وحدة التشغيل: TMA
Ir=0.7-1 في قابلة للتعديل
Ii=4-10 في قابلة للتعديل
| نوع ComPacT | تصنيف الإطار | قدرة الكسر | عدد الأقطاب | وحدة الرحلة | تصنيفات وحدة الرحلة | الإضافة |
| NSX = C | 63m = 11 | 16kA = E | 1P = 1 | TMD = TM | 16 = 016 | إيفير لينك = L |
| NSXm = C | 160 متر = 12 | 25kA = B | 2P = 2 | MA = MA | 20 = 020 | شريط الحافلة = B |
| 100 = 10 | 36kA = F | 3P3D = 3 | TMG = MG | 25 = 025 | ثابت = F | |
| 160 = 16 | 50kA = N | 4P4D = 4 | ميك 1.3 M = 1M | 30 = 030 | DC = D | |
| 250 = 25 | 70kA = H | 3P2D = 5 | ميك 2.2/2.3 = 2D | 40 = 040 | التبديل = S | |
| 400 = 40 | 100kA = S | 4P3D = 6 | ميك 2.2G = 2G | 50 = 050 | DC PV = DP | |
| 630 = 63 | 150kA = L | الميكروفون 4.1/4.2/4.3 = 4 فولت | 63 = 063 | |||
| 800 = 80 | .... | ميكروفون 4.2 = 4 فولت | 80 = 080 | مع بطاقة الهوية | ||
| .... | 100 = 100 | التغيير = T | ||||
| .... |
التطبيقات
خيار ممتاز لجميع التطبيقات القياسية والخاصة، بما في ذلك:
التطبيقات القياسية: الصناعات والمباني والبنية التحتية
التطبيقات المحددة التي تتطلب أداءً عالياً: البحرية، واستخراج النفط والغاز ومعالجته، وعمليات التعدين، وإنتاج المعادن والمعادن ومراكز البيانات
أنظمة تغيير المصدر (TransferPact): قطاع الخدمات (غرف العمليات في المستشفيات وغرف الحاسوب) ، الصناعة (خطوط التجميع وغرف محركات السفن، إلخ) ، البنية التحتية (المدرجات، السكك الحديدية، إلخ)
| الخصائص | |
| التيار الاسمي للإطار | 100A، 160A، 250A، 400A، 630A، 800A،1000A، 1250A، 1600A؛ |
| الدرجات القياسية للوحدة الحالية | 2.5A، 6.3A، 12.5A، 16A، 20A، 25A، 30A، 32A، 40A، 50A، 63A، 80A، 100A، 125A150A، 160A، 200A، 220A، 250A، 320A، 400A، 500A، 570A، 630A، 1000A،1200A، 1250A، 1500A، 1600A؛ |
| قدرة الكسر | 16، 25، 36، 50، 70، 100، 150، 200KA، و Ics=100%Icu؛ |
| نوع وحدة الرحلة | مغناطيسي حراري، إلكتروني؛ |
| نوع الحماية | حماية التوزيع، حماية التسرب، حماية المحرك |
| طريقة التثبيت | النوع الثابت، النوع القابل للشحن، النوع القابل للإزالة. |
| وضع التشغيل | تشغيل المقبض، تدوير المقبض، تمديد المقبض الدوران، آلية تشغيل الكهربائية، القدرة على كسر؛ |
