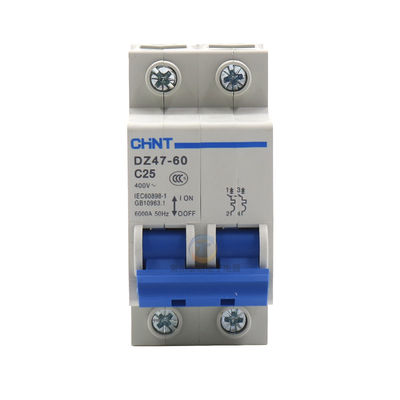

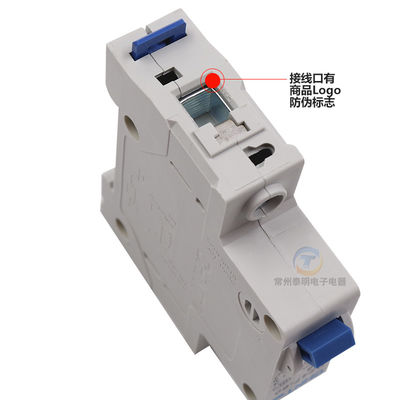

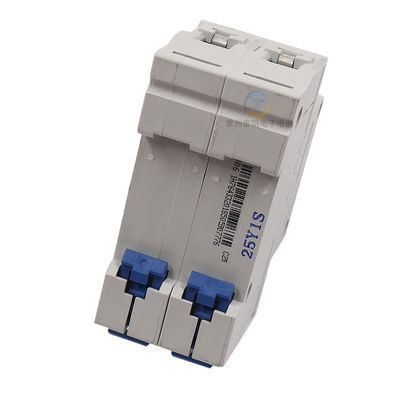

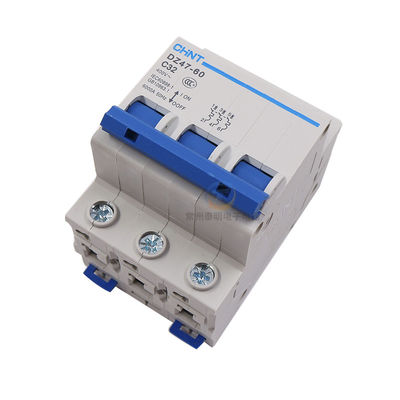

Chint DZ47-60 قواطع دوائر مصغرة 6 ~ 63A ، 80 ~ 125A ، 1P ، 2P ، 3P ، 4P لحماية الدائرة AC220 ، 230V ، 240V Use
تفاصيل المنتج
| نموذج: | DZ47-60 | أعمدة): | 1،2،3،4،1P + N |
|---|---|---|---|
| فولت: | 1P ، 2P-220/230 / 240V ، 3P ، 4P-380 ~ 415V | HZ: | 50~60Hz |
| مرحلة: | 1/3 | اساسي: | EN / IEC60898 ، IEC60947 |
| إصدار الشهادات: | CCC, CE, GS etc. | يكسر قدرة: | Ics = Icn = 6000A ، 4500A |
| منحنى رحلة الحرارية: | B، C، D | حالة مادة: | نايلون PA6 قابلة لإعادة التدوير |
| يبرق: | محطة كتلة ، قناة بسبار إلخ. IP20B | الحماية من الصدمات الكهربائية: | الدرجة الثانية |
| الحياة الميكانيكية: | 10,000 | الحياة الكهربائية: | 5,000 |
| إبراز |
قاطع الدائرة حالة مصبوب,قاطع الدائرة الكهربائية |
||
وصف المنتج
MCB DZ47-60، C45
CHINT صنع في الصين
AC استخدام قواطع دوائر مصغرة 6 ~ 63 A ، 80 ~ 125A ،
قواطع دوائر مصغرة لدارات التيار المتردد ، مما يوفر حماية تثبيت التوزيع الطرفي
DZ47-60 عبارة عن قواطع دوائر مصغرة توفر حماية دوائر التيار المتردد. لأنه يحمي الدوائر من التيارات ماس كهربائى وتيارات الزائد.
يتم استخدام قاطع الدائرة المصغرة DZ47-60 في نظام توزيع الإضاءة أو نظام توزيع المحرك من أجل حماية الحمل الزائد والدوائر القصيرة في النظام. المنتج نيوتيريس في الهيكل ، خفيف الوزن ، موثوق وممتاز في الأداء. لديها قدرة عالية على كسر ، يمكن أن رحلة بسرعة ، ويتم اعتماد علبتها وعناصرها من البلاستيك عالية مقاومة للحريق والصدمات. المنتج ذو العمر الطويل ، يستخدم بشكل رئيسي في الدائرة أحادية القطب AC 50Hz / 60Hz أحادية القطب 240 أو دائرتين ، أربعة أعمدة 415V للوقاية من الحمل الزائد وحماية الدائرة القصيرة وكذلك لمعدات التبديل والتبديل الكهربي غير المتكررة في الحالة الطبيعية. تتوافق المنتجات مع IEC 60898 و BS 3711.
- متوافق مع IEC60898
- متوفر في 1P و 2P 3P و 4P و 1P + N
- B ، C ، D منحنى تنطلق
- حتى 500 فولت
يجمع NBE7 MCB بين الوظائف التالية:
(ب) حماية الدوائر من التيارات ذات الدائرة القصيرة
ب حماية الدوائر من التيارات الزائدة
ب السيطرة
ب العزلة
جدول المواصفات
| اساسي | التصنيف الحالي (a) | عمود | الجهد (V) | كسر القدرات (أ) |
| BS3871-1 IEC60898 | 1 إلى 40 50 إلى 63 | 1 | 240 | 6000 |
| 2،3،4 | 415 | 6000 | ||
| IEC157-1 | 50 إلى 63 | 1 | 240 | 4000 |
| 2،3،4 | 415 | 4000 | ||
| 1 | 1 | 220/240 | 10000 | |
| 2،3،4 | 220/240 | 20000 | ||
| 2،3،4 | 380/415 | 10000 | ||
| 3 | 1 | 220/240 | 8000 | |
| 2،3،4 | 220/240 | 20000 | ||
| 2،3،4 | 380/415 | 8000 | ||
| 10 الى 40 | 1 | 220/240 | 7000 | |
| 2،3،4 | 220/240 | 16000 | ||
| 2،3،4 | 380/410 | 8000 | ||
| 50 | 1 | 220/240 | 6000 | |
| 2،3،4 | 220/240 | 10000 | ||
| 2،3،4 | 380/410 | 6000 | ||
| 63 | 1 | 220/240 | 5000 | |
| 2،3،4 | 220/240 | 10000 | ||
| 2،3،4 | 380/410 | 5000 | ||
| اساسي | التصنيف الحالي (a) | عمود | الجهد (V) | كسر القدرات (أ) |
| BS3871-1 IEC60898 | 1 إلى 40 | 1 | 240 | 4000 |
| 2،3،4 | 415 | 4000 | ||
| IEC157-1 | 1 إلى 40 | 1 | 220/240 | 6000 |
| 2،3،4 | 220/240 | 12000 | ||
| 2،3،4 | 380/415 | 6000 |
البناء والميزات
.Capable من التبديل الدائرة الكهربائية مع الحمل
. القدرة على الإفراج بسرعة تشغيل الطاقة المخزنة
. التكيف مع قفل الجهاز
. الاتصال إشارة الموقف
. ارتفاع ماس كهربائى الحالي الصمود
. مضاءة عالية من صنع عالية وكسر القدرات
. تستخدم كمفتاح رئيسي للتركيب المنزلي وما شابه ذلك
معلومات تقنية
. القطب رقم: 1 ، 2 ، 3 ، 4
التصنيف الحالي (أ): 1،2،3،4،6،10،16،20،25،32،40،50،63
. معدل التردد: 50/60 هرتز
الجهد المقنن: 230 / 400V AC
.RATE الصمود الحالية: 1000A داخل ليسك
القدرة على التحمل الكهربائي والميكانيكي: 1000 دورة
القدرة على صنع ماس كهربائى: 4500A ، 6000A
.قدرة الاتصال: موصل جامد 25mm2
. محطة اتصال:
.مأخذ المسمار
. محطة بيلار مع مصباح
.التركيب:
. تركيب لوحة
أبعاد شاملة وتركيب
| اساسي | IEC / EN 60898-1 | ||
| ميكانيكي الميزات | الحياة الكهربائية | 4000 | |
| الحياة الميكانيكية | 10000 | ||
| درجة الحماية | IP20 | ||
| درجة الحرارة المرجعية ل وضع العنصر الحراري | ℃ | 30 | |
| درجة الحرارة المحيطة (مع يوميا متوسط ≦ 35 ℃ | ℃ | -5 .. + 40 | |
| هدأ التخزين | ℃ | ||
| التركيب | نوع اتصال المحطة الطرفية | كابل // U بسبار بسبار / بسبار دبوس من نوع | |
| حجم المحطة الطرفية أعلى / أسفل للكابل | MM2 | 25 | |
| AWG | 18-3 | ||
| حجم المحطة الطرفية أعلى / أسفل ل بسبار | MM2 | 25 | |
| MM2 | 18-3 | ||
| تشديد عزم الدوران | N * م | 2 | |
| في والرابطة. | 18 | ||
| متزايد | على السكك الحديدية DN EN 60715 (35mm) عن طريق قياس الجهاز مقطع سريع | ||
| صلة | من أعلى وأسفل |
| التصنيف الحالي في) | درجة حرارة معامل التعويض تحت درجة حرارة التشغيل المختلفة | ||||||||
| -10 ℃ | 0 ℃ | 10 ℃ | 20 ℃ | 30 ℃ | 40 ℃ | 50 ℃ | 55 ℃ | 60 ℃ | |
| 6 | 1.2 | 1.14 | 1.09 | 1.05 | 1.00 | 0.96 | 0.8 | 0.75 | 0.7 |
| 10-32 | 1.18 | 1.12 | 1.08 | 1.04 | 100 | 0.96 | 0.92 | 0.88 | 0.84 |
| 40 | 1.16 | 1.12 | 1.07 | 1.03 | 1.00 | 0.97 | 0.87 | 0.83 | 0.80 |
| اساسي | IEC / EN 60898-1 | ||
| الكهرباء الميزات | التصنيف الحالي في | ا | 6،10،16،20،25،32،40،50،63 |
| أعمدة | 1P، 2P، 3P، 4P | ||
| الجهد تصنيف Ue | الخامس | 230/400 | |
| عزل الجهد واجهة المستخدم | الخامس | 500 | |
| تردد مصنف | هرتز | 50 / 60HZ | |
| تصنيف كسر القدرة | KA | 6000 | |
| تصنيف الدافع الصمود الجهد (1.2 / 50) UimpStandard | الخامس | 4000 | |
| اختبار الجهد الكهربائي في ind ، فريد ، لمدة 1 دقيقة | KV | 2 | |
| درجة التلوث | 2 | ||
| خاصية الافراج عن المغناطيسية | B، C، D |
