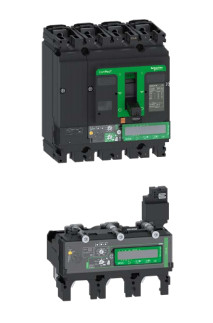

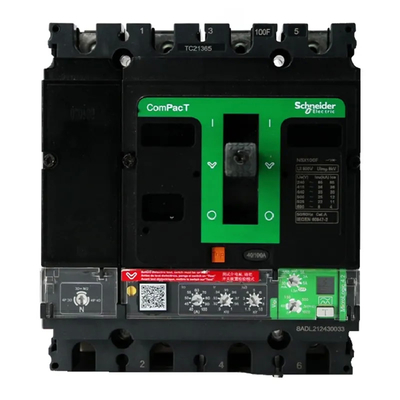

Schneiders Original MicroLogic 4.2/4.3/7.2E/7.3E & AL مفك الدوائر الصناعية

Compact NSX

تم تصميم مجموعة ComPacT NSX مقطع الدوائر المنسوجة (MCCB) لتحسين المساحة وقدرة الكسر. تأتي المجموعة في حجم إطارين مع مجموعة متنوعة من الوظائف والاكسسوارات الاختيارية.

المواصفات:

---التركيب المرن في أي موقف: لوحة تحويل أو مثبت على الجدار
--- التيار الاسمي: 16 إلى 630 A
---9 قدرات كسر لقطعتي الحجم:
- ما يصل إلى 250 A: 25، 36، 50، 70، 100، 150، 200 kA عند 415 فولت

- تصل إلى 630 A: 36، 50، 70، 100، 150، 200 kA عند 415 فولت

- كلا الحجمين من مفاتيح الدوائر 75 و 100 كيلو أيه عند 690 فولت

---1، 2، 3، و 4 إصدارات القطب متوفرة
--- مجموعة واسعة من الحماية الإلكترونية والماغنية الحرارية
---وحدة رحلة متقدمة مع قياس طاقة متكاملة: I، U، P، E، THD، f، CosPhi
---وحدات رحلة قابلة للتبادل لترقية لوحة الخاص بك مع وظائف أكثر ذكاء
--- أنظمة الأسلاك المستعدة والإصدارات والإكسسوارات
--- مجموعة واسعة من الخيارات للمساعدات والاكسسوارات (يمكن تثبيتها في الميدان)
---حماية متكاملة من التسرب من الأرض عن طريق MicroLogic Vigi (مقطع تقطع تسرب الأرض - ELCB)

مفكّك دائرة إلكتروني متكامل للانسداد
الحجم الصغير، الأداء العالي، دمج حماية التوزيع وحماية التسرب
دمج في وحدة رحلة إلكترونية واحدة
400-630A مقطع دائرة مغناطيسي حرارية مصبوب القضية
مفك الدوائر المغناطيسية الحرارية عالية التيار ، حل حماية مرن وموثوق به
آلية تشغيل كهربائية عالمية
تصميم جديد، محرك مباشر، مصدر طاقة الجهد العريض
ميكرو لوجيك 5B وحدة رحلة إلكترونية ومقطع كامل
تغطية التيار الكامل، معايير كاملة قابلة للتعديل، أي حماية يمكن أن تكون مغلقة
اتصالات مساعدة مسبقة الأسلاك
نفس الحجم، مجموعتين من الاتصالات الجافة المستقلة، يمكن توصيلها إلى مختلف، والجهد الثانوي

التطبيقات
خيار ممتاز لجميع التطبيقات القياسية والخاصة، بما في ذلك:

التطبيقات القياسية: الصناعات والمباني والبنية التحتية
التطبيقات المحددة التي تتطلب أداءً عالياً: البحرية، واستخراج النفط والغاز ومعالجته، وعمليات التعدين، وإنتاج المعادن والمعادن ومراكز البيانات
أنظمة تغيير المصدر (TransferPact): قطاع الخدمات (غرف العمليات في المستشفيات وغرف الحاسوب) ، الصناعة (خطوط التجميع وغرف محركات السفن، إلخ) ، البنية التحتية (المدرجات، السكك الحديدية، إلخ)

الخصائص
التيار الاسمي للإطار	100A، 160A، 250A، 400A، 630A، 800A،1000A، 1250A، 1600A؛
الدرجات القياسية للوحدة الحالية	2.5A، 6.3A، 12.5A، 16A، 20A، 25A، 30A، 32A، 40A، 50A، 63A، 80A، 100A، 125A150A، 160A، 200A، 220A، 250A، 320A، 400A، 500A، 570A، 630A، 1000A،1200A، 1250A، 1500A، 1600A؛
قدرة الكسر	16، 25، 36، 50، 70، 100، 150، 200KA، و Ics=100%Icu؛
نوع وحدة الرحلة	مغناطيسي حراري، إلكتروني؛
نوع الحماية	حماية التوزيع، حماية التسرب، حماية المحرك
طريقة التثبيت	النوع الثابت، النوع القابل للشحن، النوع القابل للإزالة.
وضع التشغيل	تشغيل المقبض، تدوير المقبض، تمديد المقبض الدوران، آلية تشغيل الكهربائية، القدرة على كسر؛
