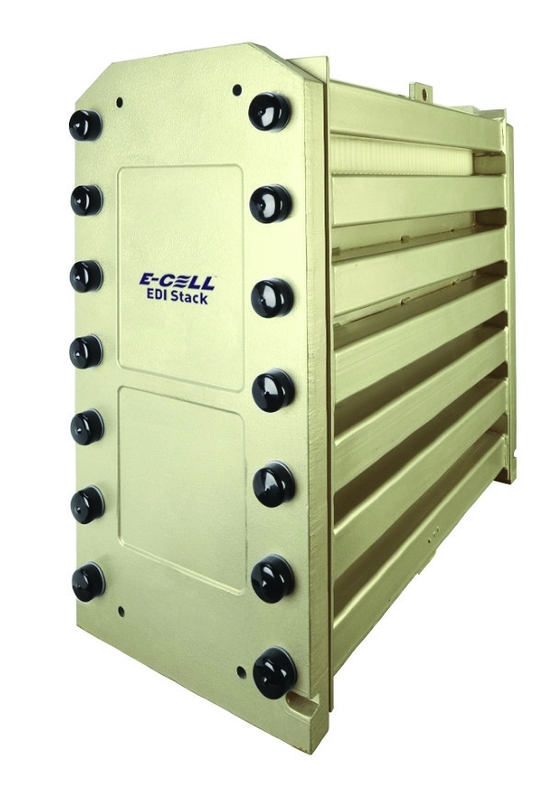

وحدة Veolia E-CellTM-3X EDI: بدون استخدام مواد كيميائية لإنتاج المياه النقية للغاية
...فيوليا E-Cell-3Xهو عالية الأداءوحدة الالكترودينيات (EDI)مصممة لإنتاج مستمر للماء النقي جداً خالٍ من المواد الكيميائية(UPW) في التطبيقات الصناعية والدوائية.
- نعمالخصائص الرئيسية:- نعم
...وحدة Veolia E-CellTM-3X EDI (إلكتروديون)يُحدث ثورة في توليد المياه النظيفة جداً من خلال دمج تكنولوجيا التأين الكهربائي المتقدمةعملية خالية من المواد الكيميائية، كفاءة طاقة لا مثيل لها، وموثوقية التشغيلتم تصميم هذه الوحدة للصناعات التي تتطلب مياه عالية النقاء على مدار الساعة ، حيث تُزيل الحاجة إلى مواد تجديد خطيرة مع توفير أداء ثابت ، وتخفيض تكاليف التشغيل ،وتحقيق الاستدامة.
- نعمالابتكارات الرئيسية:- نعم
الكمال الخالي من المواد الكيميائية:يحل محل الراتنجات التقليدية لتبادل الأيونات بتكنولوجيا EDI المستمرة، وإزالة الأيونات والشوائب دون حمض أو قليل أو وقت توقف للتجديد.
استهلاك طاقة منخفض للغاية:تصميم المجال الكهربائي المُحسّن وتكوين المجموعة الذكية يقلل من استهلاك الطاقة بـ30%مقارنة بنظم EDI التقليدية.
متانة الصناعية:البناء القوي من البولي بروبيلين والإلكترودات المقاومة للتآكل تضمن التشغيل المستقر في درجات الحرارة العالية (حتى45 درجة مئوية) وبيئات مياه التغذية عالية التوصيل.
ببساطة التشغيل:يسمح التصميم الموحد القابل للتطوير بالاندماج السريع في أنظمة RO / EDI الحالية أو المنشآت الجديدة ، مما يقلل من وقت التشغيل.
الذكاء الذي ينظف نفسهتقنية عكس القطبية الذاتية و تقنية مكافحة التقليص تمنع التلوث ، مما يضمن > 99.9٪ وقت تشغيلو الحد الأدنى من الصيانة
- نعمأبرز أداء:- نعم
- - نعمالمقاومة الخروج:حتى18.2 MΩ·cm (جودة المياه النقية للغاية).
- - نعمنطاق التدفق:قابلة للتكيف مع0.5 م3/ساعة إلى 50 م3/ساعةمع التراص المكونات.
- - نعممدة الحياة:> عشر سنواتمع المعالجة المسبقة المناسبة ، والتي تم التحقق منها من قبل منشآت Veolia العالمية.
- نعمالتطبيقات:- نعم
✅ الأدوية والتكنولوجيا الحيوية:مياه الحقن (WFI) و أنظمة البخار النظيفة التي تتوافق مع USP / EP.
✅ الميكروإلكترونيات وشرائح الموصلاتالماء النانوي النقي لغسل الوافرات وتصنيع الشرائح
✅ توليد الطاقة:مياه التغذية عالية النقاء للغلايات والتوربينات والمفاعلات النووية.
✅ المعالجة الكيميائية:ماء غير مؤين موثوق به للمحفزات والمذيبات والمواد الكيميائية الخاصة.
- نعمالشهادات والاستدامة:- نعم
- متوافقة معإدارة الأغذية والعقاقير، cGMP، ISO 14001 ، ومعايير الاتحاد الأوروبي..
- دعمصفر إفراز سائل (ZLD)ومحايدة الكربونمبادرات من خلال التشغيل الخالي من المواد الكيميائية وتوفير الطاقة.
- نعملماذا شركة (فيوليا) E-CellTM-3X؟- نعم
بالنسبة للصناعات التي تنتقل من تبادل الأيونات التقليدي إلى تنقية المياه المستدامة والجاهزة للمستقبل،E-CellTM-3X هو الحل النهائي. من خلال الجمع بين خبرة Veolia المائية منذ عقود مع الابتكار EDI المتطورة، تضمن هذه الوحدةنقاء لا يتقطع، توقع التكاليف، وإدارة البيئةتحويل إنتاج المياه النظيفة جداً إلى أصل تنافسي.
بيانات المعلمات
| العلامة التجارية |
شركة Veolia EDI |
| مبادلة ppm |
65.0 |
| شريط ضغط المدخل |
6.9 |
| ضغط المدخل psi |
100 |
| نوع الكومة |
الخلية الإلكترونية 3X |
| الحرارة القصوى°ج |
40 |
| الحرارة القصوى°F |
104 |
| شريط انخفاض الضغط |
1،4-2،8 |
| انخفاض الضغط في الصفر |
20-40 |
| النسبة المئوية |
ما يصل إلى 97% |
| التدفق في متر / ساعة |
2،3-64 |
| Fالسرعة المنخفضة gpm/ft2 |
10-28 |
| الجهد الكهربائي V |
0-400 VDC |
| وزن الشحن في كيلوغرام |
165 |
| وزن الشحن |
364 |
| التطبيق |
مياه نظيفة جداً، مياه تغذية الغلاية |
| الخلية الإلكترونية 3X كومة المواصفات |
| الاسمية التدفق |
5.0 م3/h (22 gpm) |
| التدفق المعدل النطاق |
2.364 م3/h (10 ¢28 gpm) |
| البحرية الوزن |
165 كيلوغرام (364 (بالجنيهات) |
|
الأبعاد
(عرض x الارتفاع x عمق)
|
30 سم x 61 سم x 72 سم 12 × 24 × 29 |
| المنتج الماء الجودةملاحظة 1 |
| الضمانات متاحة |
| المقاومة |
≥ 16 -أجل.سم |
| الصوديوم |
≤ 3ppb |
| السيليكا (SiO2) |
كما منخفضة كما 5ppb |
| بورون |
كما منخفضة كـ 008 ppb |
| نموذجي إزالة الكفاءات |
| الصوديوم |
≥ 99.9٪ إزالة |
| السيليكا (SiO2) |
إرفع إلى 99٪ إزالة |
| بورون |
إرفع إلى 96% إزالة |
| التشغيلالمعلمات |
| التعافي |
إرفع إلى 97% |
| الجهد |
0 ¢ 400 VDC |
| أمبيرج |
خمسة.2 إد سي |
| المدخل الضغط ملاحظة 2 |
≤ 6.9 بار (100 (psi) |
| الضغط أسقط ملاحظة 3 |
1.4 28 بار (20 ¢40 (psi) |
| الغذاء الماء المواصفات ملاحظة 4 |
|
إجمالي قابلة للتبديلالأنيونات
(TEA) كما CaCO3) الملاحظة 5
|
≤ 65 ppm
|
| معادلة التوصيل |
≤ 112μS/cm |
| الحرارة |
4.440 ̊C (40 ̊104 ̊F) |
| القسوة الكلية(كما CaCO3) الملاحظة 6 |
≤ 1.0ppm |
| السيليكا (SiO2) الملاحظة 7 |
≤ 1.0ppm |
| إجمالي عضوي الكربون (TOC كـ C) |
≤ 0.5ppm |
| إجماليالكلور |
≤ 0.05 ppm |
| (في) م هـ2S |
≤ 0.01 ppm |
| بورونالملاحظة 8 |
≤ 1.0ppm |
| الحموضة |
4 إلى11 |
| النفط &الدهون |
لا شيء قابل للكشف |
| الجسيماتالملاحظة 9 |
ROيختلط |
| الأكسدة الوكلاء |
لا شيء قابل للكشف |
| اللون الملاحظة 10 |
≤ 5(أف إيه إيه) |
الرجاء الاطلاع على المعلمات التفصيلية أدناه

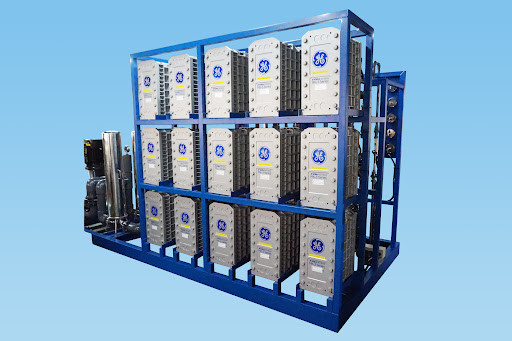

يظهر الشكل التالي GE و Suez و Veolia من اليسار إلى اليمين (جميعها نفس المنتج:فولياوحدة EDI)
سيناريوهات تطبيق نموذجية
يمكن استخدام المياه المنتجة من E-Cell-3X بشكل موثوق لتلبية تطبيقات المياه النقية للغاية الأكثر تطلبًا اليوم ، بما في ذلك على سبيل المثال لا الحصر:
- ماء نقي للغاية لغسل رقائق أشباه الموصلات والألواح الشمسية والأجهزة الإلكترونية الدقيقة الأخرى
- مياه التغذية المنحوية من المعادن للكبائن عالية الضغط في محطات الطاقة وغيرها من المواقع الصناعية الثقيلة.
- ماء فائق النقاء لتوليد الهيدروجين الأخضر في المكهربات
من أجل سهولة التصميم وزيادة الثقة في تطبيق EDI الخاص بك ، نقدم توقعات وأمانات أداء E-Cell ، والتي يمكنك الحصول عليها من خلال برنامج Winflows * أو عن طريق الاتصال بنا.
ضمان الجودة
- علامة CE و RoHS و CSA و EAC
- المصنعة في منشأة ISO 9001 و ISO 14001
-معتمد مع UKCA
-إي-سيل-3 إكس ستيكز هي حلال معتمدة من قبل مجلس الغذاء والتغذية الإسلامي في أمريكا (IFANCA®)
ملاحظات:
1يمكن أن يختلف الأداء الفعلي بناءً على ظروف الموقع. راجع برنامج Winflows Prediction للتحقق من جودة المنتج المتوقع والمقاومة.ضمانات أداء الصوديوم والسيليكا المقدمة في ظروف التصميماتصل بنا للحصول على بور أو ضمانات أخرى
2يتم تحديد ضغط المدخل من خلال متطلبات الضغط أسفل نهر لتدفقات المنتج والتركيز، واختيار التشغيل المعاكس أو المتزامن، وانخفاض ضغط المجموعة.
3عند التدفق الاسمي و 25 درجة مئوية. الرجوع إلى البرنامج التنبؤ Winflows للتحقق من ظروف التصميم.
4الرجوع إلى برنامج التنبؤ بتدفقات الرياح ودليل تشغيل كومة الخلايا الإلكترونية للتحقق من مواصفات مياه التغذية في ظروف التصميم.
5TEA (ppm كCaCO3) - إجمالي الأنيونات القابلة للتبادل، وهذا يمثل تركيز جميع الأنيونات في مياه التغذية، بما في ذلك مساهمات من OH، CO2 و SiO2.يجب استخدام تدفقات الرياح للتأكد من أن مياه التغذية TEA مقبولة في ظروف التشغيل الخاصة بالتطبيقيتم إعطاء القيم المدرجة في الجدول عند الحد الأدنى للجريان ودرجة الحرارة القصوى.
6حد صلابة مياه الإمداد بنسبة 1.0ppm كCaCO3 هو للعمل المعاكس للتيار القياسي فقط. في ظل التشغيل المشترك ، يتم تقليل صلابة مياه الإمداد المسموح بها إلى 0.1ppm كCaCO3.
7عند معدلات تتجاوز التدفق الاسمي ، يتم تقليل الحد المسموح به للسيليكا. عندما تتجاوز صلابة مياه الإمداد 0.5 ppm كCaCO3 ، يتم تقليل الحد المسموح به للسيليكا إلى 0.5 ppm.
8عندما يكون هناك شرط ضمان للسيليكا أو يكون شرط ضمان المقاومة أعلى من 10 MOhm-cm ، يتم الحد من مستوى بور الإدخال إلى 0.3 ppm كـ B لأن مستويات بور أعلى قد تؤثر على الأداء.في حالة عدم وجود هذه المتطلبات، فإن الحد الأقصى هو 1.0 ppm من البور.
9التناضح العكسي (RO) أو مياه التغذية المكافئة: يوفر RO مياه التغذية إلى EDI التي خالية أساسًا من الجسيمات والمواد الكولويدية ،والمواد العضوية ذات الوزن الجزيئي العالي التي يمكن أن تلوث وسائل تبادل الأيوناتنظرًا لأن كومة EDI تحتوي على أسرّة معبأة من وسائل تبادل الأيونات التي لا يمكن غسلها / تسريعها لإزالة الجسيمات ، يجب تحديد نوعية دخول RO.أنظمة ذات نظام مفتوح بين نظام RO (أو مصدر آخر) و E-Cell (e)على سبيل المثال، خزان التخزين، مكسرات الكربون) يجب أن يكون فلتر مثبت مباشرة قبل الخلية الإلكترونية لحماية الخلية الإلكترونية من تلوثها بالجسيمات.المرشح المطلق 5μm أو المرشح الاسمي 1μm مقبول.
APHA - معيار اللون / المقياس المسمى على اسم جمعية الصحة العامة الأمريكية ويتم تحديده بواسطة ASTM.
لمزيد من النماذج، يرجى النقر على:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
أمثلة أداء تكنولوجيا E-Cell EDI
وقد تم تطبيق تكنولوجيا E-Cell EDI بنجاح في مختلف الصناعات مثل الطاقة والبترول والكيماويات والصلب والصيدلة والإلكترونيات.
للحصول على الحالات التطبيقية، يرجى النقر على:https://www.fgwater.com/Industries/
