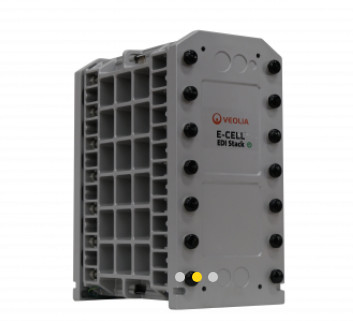

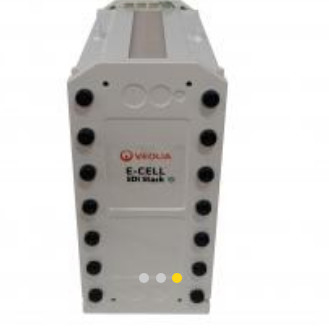

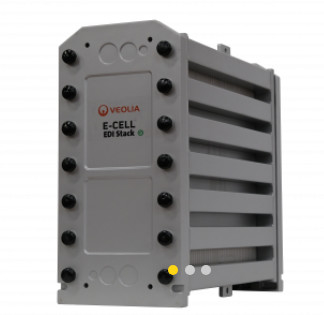

Veolia Suez Edi Stacks Mk-3Pharmht لأنظمة المياه المنقى المختبر
تم تصميم وحدة Veolia Edi MK-3Pharmht خصيصًا لصناعات التكنولوجيا الصيدلانية والتكنولوجيا الحيوية لتلبية المتطلبات الصارمة لهذه الصناعات للمياه العالية والمعقمة. تحتوي الوحدة على الميزات الرئيسية التالية:
تصميم تصريف التفريغ للمياه القطبية ـ: يمنع هذا التصميم بشكل فعال تراكم الشوائب والتلوث المتبادل ، مما يضمن التشغيل الآمن والموثوق للنظام. يمكن للتفريغ المنفصل للمياه القطبية إزالة الشوائب والغازات المتولدة على الفور أثناء عملية التأين ، وتجنب انتشارها داخل النظام ، وضمان نقاء تدفقات المياه الأخرى ، وتقليل خطر فشل النظام بسبب التلوث.
القدرة على التطهير في درجة الحرارة العالية: يمكن أن تحمل وحدة MK-3PharmHT لتطهير درجة الحرارة العالية حتى 85 درجة مئوية ، مما يساعد على ضمان مستوى العقم ونظافة نظام معالجة المياه. يمكن أن تقتل التطهير المرتفع في درجة الحرارة البكتيريا والفيروسات والكائنات الحية الدقيقة الأخرى بشكل فعال ، وتمنع تكوين الأغشية الحيوية ، ويقلل من نمو وتكاثر الكائنات الحية الدقيقة في النظام ، وبالتالي تمديد عمر خدمة المعدات وتقليل تكاليف الصيانة .
التصميم العادي : تعتمد وحدة EDI تقنية معيارية ، ويمكن أن تتكيف مع متطلبات معالجة المياه المختلفة من خلال مطابقة أعداد مختلفة من الوحدات النمطية. هذا التصميم يجعل النظام أكثر مرونة ويمكن أن يفي سيناريوهات بمقاييس مختلفة ومتطلبات المعالجة.
عصر الكفاءة Isionization : تستخدم وحدة MK-3Pharmht EDI التيار الكهربائي للمياهية للمنحة العكسية (RO) التي تنتج المياه لإنتاج مياه فائقة الجودة عالية الجودة. تستخدم هذه المياه على نطاق واسع في الصناعات ذات متطلبات جودة المياه المتطلبة للغاية ، مثل توليد الطاقة ، أشباه الموصلات ، والإلكترونات الدقيقة ، والمواد الكيميائية ، والمستحضرات الصيدلانية.
الصيانة الساذجة: يمكن لمطهر درجة الحرارة العالية أن يقلل من تواتر التنظيف الكيميائي ، وتبسيط عمليات الصيانة ، وتقليل تكاليف التشغيل. بالإضافة إلى ذلك ، يمكن تسجيل عملية التطهير عالية الحرارة والتحقق منها لضمان أن يكون النظام دائمًا في حالة خاضعة للرقابة ويلبي متطلبات GMP (ممارسة التصنيع الجيدة).
التطبيقات النموذجية
يمكن الاعتماد على مياه المنتج من الخلية الإلكترونية MK-3Pharmht لتجاوز USP و EP وغيرها من الأدوية المطلوبة في تطبيقات الجودة في تطبيقات مثل:
•الماء للحقن
•المياه الصيدلانية النقية
•تتوفر أنظمة المياه النقية المختبرية لسهولة التصميم والثقة الإضافية في تطبيق EDI الخاص بك ، وتوقعات أداء الخلية الإلكترونية والضمان في برنامج WinFlows* أو عن طريق الاتصال Veolia.
ضمان الجودة
•CE و ROHS و CSA و EAC.
•مواد على اتصال مع السوائل التي تتم معالجتها بواسطة E-Cell MK-3Pharmht Stack تلبية متطلبات FDA
•معتمد مع UKCA
•تم تصنيعها في منشأة ISO 9001 و ISO 14001
•مداخن E-Cell MK-3Pharmht معتمدة من مجلس الأغذية والتغذية الإسلامية (Ifanca®)
وصف عام
كجزء من خط إنتاج الكهرباء الخلية الإلكترونية ، تم تصميم مكدس الخلية E-3Pharmht إلى:
•استخدم التيار الكهربائي لتوفير المياه الفائقة لصناعات الأدوية والتكنولوجيا الحيوية.
•يكون الماء الساخن قابل للتنظيم حتى 185 درجة فهرنهايت (85 درجة مئوية) لمدة 160 دورة.
•تقديم أداء متميز بما في ذلك أعلى مستويات جودة مياه المنتج وأدنى استهلاك للطاقة.
•تقليل متطلبات التنظيف عند مستويات صلابة مياه التغذية الأعلى باستخدام التشغيل المضاد للتيار.
•أن تكون مجانية ، مضمونة مع الضمان القياسي لمدة 3 سنوات.
•تعمل بشكل مستمر ولا تتطلب أي كاوية أو حمض لتجديد راتنج التبادل الأيوني داخل المكدس.
•لا تتطلب حقن محلول ملحي أو تركيز إعادة تدوير.
بيانات المعلمة
| MK-3PHARMHT كومة تحديد |
| الاسمي تدفق |
3.4 م3/ح (15 GPM) |
| تدفق معدل يتراوح |
1.6-5.4 م3/ح (7.0-23.8 GPM) |
| شحن وزن |
100 كجم (220 رطل) |
|
أبعاد
((عرض x ارتفاع x عمق)
|
30 سم x 61 سم × 54 سم
12 '' x 24 " x 22 "
|
| منتج ماء جودةملحوظة 1 |
| ضمانات متاح |
| المقاومة |
≥ 10 محم-سم |
| عادي إزالة الكفاءة |
| الصوديوم |
≥ 99.9 ٪ إزالة |
| السيليكا (سيو2) |
أعلى ل 99 ٪ إزالة |
| التشغيلحدود |
| استعادة |
أعلى ل 96 ٪ |
| الجهد االكهربى |
0-300 VDC |
| أمبيرج |
0-5.2 ADC |
| مدخل ضغط ملحوظة 2 |
≤ 6.9 حاجِز (100 PSI) |
| ضغط يسقط ملحوظة 3 |
1.4-2.8 حاجِز |
20-40 PSI |
| تطهير الماء الساخن دورات |
160 |
| الحد الأقصى تطهيردرجة حرارة |
85 درجة مئوية (185 درجة فهرنهايت) |
| الحد الأقصى ضغط المدخل |
2.1 حاجِز (30 PSI) |
| يٌطعم ماء تحديد ملحوظة 4 |
|
إجمالي الأنيونات القابلة للتبادل
(الشاي كما الكاكو3)ملاحظة 5
|
≤ 63.6جزء في المليون
|
| الموصلية مقابل |
≤ 109μs/سم |
| درجة حرارة |
4.4-40 درجة مئوية (40-104 درجة فهرنهايت) |
| الصلابة الكلية (مثل الكاكو3)ملاحظة 6 |
≤ 1.0جزء في المليون |
| السيليكا (سيو2)ملاحظة 7 |
≤ 1.0جزء في المليون |
| المجموع عضوي الكربون (TOC كما ج) |
≤ 0.5جزء في المليون |
| المجموعالكلور |
≤ 0.05 جزء في المليون |
| Fe ، MN ، ح2ق |
≤ 0.01 جزء في المليون |
| البورون ملحوظة 8 |
≤ 1.0جزء في المليون |
| PH |
4 ل11 |
| زيت & &شحم |
لا أحد يمكن اكتشافه |
| الجسيمات ملحوظة 9 |
روتتخلل |
| الأكسدة الوكلاء |
لا أحد يمكن اكتشافه |
| لون ملحوظة 10 |
≤ 5APHA
|
يرجى الاطلاع أدناه للحصول على معلمات مفصلة
يوضح الشكل التالي GE و Suez و Veolia من اليسار إلى اليمين (كل المنتج نفسه:فيولياوحدة EDI)
التطبيقات النموذجية
تنتج مكدس الخلية E-3Pharmht مياه فائقة تتجاوز باستمرار معايير الجودة التي وضعتها USP و EP و Pharmacopeias الأخرى في مجموعة من التطبيقات. يشمل استخدامه الموثوق:
* إنتاج الماء لأغراض الحقن.
* تزويد المياه المنقى من الدرجة الصيدلانية.
* بمثابة مصدر لأنظمة المياه المنقى من الدرجة المختبرية.
لتبسيط عملية التصميم وزيادة تعزيز الثقة في تطبيق EDI الخاص بك ، تقدم Veolia توقعات وضمان للأداء للخلايا الإلكترونية MK-3Pharmht من خلال برنامج WinFlows* أو عن طريق الاتصال المباشر.
ضمان الجودة
يضمن مكدس الخلية الإلكترونية MK-3Pharmht جودة استثنائية مع شهادات وامتثال متعددة:
* CE و ROHS و CSA و EAC علامات السلامة والامتثال البيئي.
* جميع المواد التي تتلامس مع السوائل التي تتم معالجتها بواسطة المكدس تلتزم لوائح إدارة الأغذية والعقاقير ، مما يضمن السلامة لتطبيقات الأدوية والتكنولوجيا الحيوية.
* شهادة UKCA من أجل المطابقة مع المعايير البريطانية.
* تم تصنيعها في منشأة ISO 9001 و ISO 14001 ، مما يضمن عمليات الإنتاج عالية الجودة والاستدامة البيئية.
* شهادة الحلال من قبل مجلس الأغذية والتغذية الإسلامية (IFANCA®) ، مما يضمن الامتثال للقوانين الغذائية الإسلامية.
توفر هذه التأكيدات راحة البال في تبني مكدس الخلية الإلكترونية MK-3Pharmht لاحتياجاتك في المياه الفائقة.
ملاحظات على تشغيل واستخدام مكدس الخلية الإلكترونية MK-3Pharmht:
1.اختلافات الأداء:قد ينحرف الأداء الفعلي بناءً على ظروف موقع محددة. استخدم برنامج إسقاط Winflows لتقييم جودة المياه المتوقعة والمقاومة والصوديوم والسيليكا ضمانات الأداء المصممة لظروف التصميم الخاصة بك. بالنسبة للبورون أو ضمانات إضافية ، يرجى الاتصال بـ Veolia.
2.تحديد ضغط المدخل:يتأثر ضغط المدخل بمتطلبات ضغط المصب للمنتج وتركيز تيارات ، واختيار التشغيل المضاد أو العمل المشترك ، وانخفاض الضغط عبر المكدس.
3.الشروط الاسمية:وترد جميع المواصفات بمعدلات التدفق الاسمية و 25 درجة مئوية. ارجع إلى برنامج عرض WinFlows للتحقق الخاص بالتصميم.
4.مواصفات تغذية المياه:تحقق من مواصفات مياه التغذية لظروف التصميم الخاصة بك باستخدام برنامج عرض WinFlows ودليل مالك مكدس الخلية الإلكترونية.
5.الشاي (إجمالي أنيون قابل للتبديل):يمثل الشاي التركيز الجماعي لجميع الأنيونات الموجودة في مياه التغذية ، بما في ذلك المساهمات من OH- و CO2 و SIO2. من الضروري استخدام Winflows للتأكد من أن شاي مياه التغذية مقبول في ظل ظروف التشغيل المحددة للتطبيق. يتم توفير القيمة المجدولة في الحد الأدنى للتدفق والحد الأقصى لدرجة الحرارة.
6.حدود صلابة الماء:ينطبق حد صلابة مياه التغذية CACO3 CACO3 على وجه التحديد على تشغيل التدفق المضاد للاتصالات. عند العمل في التدفق المشترك للحركة ، تنخفض صلابة ماء التغذية المسموح بها إلى 0.1 جزء في المليون مثل CACO3.
7.اعتبارات حد السيليكا:يتناقص حد السيليكا المسموح به حيث يتجاوز التدفق القيم الاسمية. بالإضافة إلى ذلك ، إذا تجاوزت صلابة مياه التغذية 0.5 جزء في المليون مثل CACO3 ، فإن حد السيليكا المسموح به ينخفض إلى 0.5 جزء في المليون.
8.مستوى تغذية البورون:يجب ألا يتجاوز مستوى تغذية البورون 0.3 جزء في المليون كـ B كلما كان هناك متطلبات ضمان السيليكا أو متطلبات ضمان المقاومة فوق 10 MOHM-CM. مستويات البورون الأعلى يمكن أن تسوية الأداء. في حالة عدم وجود هذه المتطلبات ، يكون الحد 1.0 جزء في المليون البورون.
9.التناضح العكسي أو ماء التغذية المكافئ:ينصح RO لأنه يوفر مياه تغذية EDI خالية إلى حد كبير من الجسيمات والمواد الغروية والمواد العضوية ذات الوزن الجزيئي العالي التي يمكن أن تفسد الوسائط الأيونية. هذا أمر بالغ الأهمية لأن مداخن EDI لا يمكن غسلها/تمييزها لإزالة المادة الجسيمية. يجب أن تتضمن الأنظمة ذات التكوين المفتوح بين RO (أو مصدر آخر) والخلايا الإلكترونية مرشحات المنبع للخلايا الإلكترونية للحماية من تلوث الجسيمات. عادةً ما يكون المرشح الاسمي 5 ميكرون أو 1 ميكرون مناسبًا.
10.معيار لون APHA:يشير APHA إلى معيار الألوان/المقياس المسمى لجمعية الصحة العامة الأمريكية ويتم تعريفه بواسطة ASTM D1209.
يرجى الرجوع إلى برنامج الإسقاط WinFlows وغيرها من الوثائق ذات الصلة للحصول على معلومات مفصلة ومحددة فيما يتعلق بتشغيل وصيانة المكدس E-Cell MK-3Pharmht.
لمزيد من الطرز ، يرجى النقر:https://www.fgwater.com/veolia-electrodeionization-edi-stack-module/389.html
أمثلة أداء التكنولوجيا EDI للخلايا الإلكترونية
تم تطبيق تكنولوجيا ED-Cell EDI بنجاح في مختلف الصناعات مثل الطاقة والبترول والكيميائي والفولاذ والمستحضرات الصيدلانية والإلكترونيات.
لحالات التطبيق ، يرجى النقر:https://www.fgwater.com/industries/
