التدفق 5.0 M3/H Veolia Suez وحدات EDI E-Cell-3X Suez لتوفير المياه النقية للغاية
1يستخدم النظام على نطاق واسع في مجال الطاقة وشبه الموصلات والكيماويات والمعادن والصناعات العامة، مما يوفر مياه عالية الجودة للصناعات هذه.النقاء والاستقرار في جودة المياه مرتفعة للغاية، وهذا النظام يمكن أن تلبي متطلبات الإنتاج والعملية.
2يمكن للنظام أن ينتج باستمرار مياه عالية الجودة فائقة النقاء من خلال اعتماد تكنولوجيا السرير المختلط. The continuous production of ultrapure water with mixed bed water quality ensures the stability and continuity of the production process and meets the continuous demand for water quality in industrial production.
3لا يحتاج الراتنج المختلط في الوحدة إلى التجدد ، مما يسهل عملية التشغيل ومتطلبات الصيانة للنظام.هذا التصميم يوفر العمالة وتكاليف الوقت ويحسن كفاءة الإنتاج.
4تم تصميم النظام بشكل جيد لضمان عدم وجود تسرب للمياه، وتجنب بشكل فعال خطر إضاعة موارد المياه وتلف المعدات، وضمان استقرار الإنتاج.
5لا يحتاج النظام إلى حقن المالح المالح وتداول المياه المركزة، مما يسهل تصميم النظام ويحسن من ملاءمة التشغيل.هذه الميزة لا تقلل فقط من تعقيد تشغيل المعدات، ولكنه يقلل أيضا من المتطلبات التقنية للمشغلين، ويحسن سهولة الاستخدام وموثوقية النظام.
بيانات المعلمات
| العلامة التجارية |
شركة Veolia EDI |
| مبادلة ppm |
65.0 |
| شريط ضغط المدخل |
6.9 |
| ضغط المدخل psi |
100 |
| نوع الكومة |
الخلية الإلكترونية 3X |
| الحرارة القصوى°ج |
40 |
| الحرارة القصوى°F |
104 |
| شريط انخفاض الضغط |
1،4-2،8 |
| انخفاض الضغط في الصفر |
20-40 |
| النسبة المئوية |
ما يصل إلى 97% |
| التدفق في متر / ساعة |
2،3-64 |
| Fالسرعة المنخفضة gpm/ft2 |
10-28 |
| الجهد الكهربائي V |
0-400 VDC |
| وزن الشحن في كيلوغرام |
165 |
| وزن الشحن |
364 |
| التطبيق |
مياه نظيفة جداً، مياه تغذية الغلاية |
| الخلية الإلكترونية 3X كومة المواصفات |
| الاسمية التدفق |
5.0 م3/h (22 gpm) |
| التدفق المعدل النطاق |
2.364 م3/h (10 ¢28 gpm) |
| البحرية الوزن |
165 كيلوغرام (364 (بالجنيهات) |
|
الأبعاد
(عرض x الارتفاع x عمق)
|
30 سم x 61 سم x 72 سم 12 × 24 × 29 |
| المنتج الماء الجودةملاحظة 1 |
| الضمانات متاحة |
| المقاومة |
≥ 16 ... (موهمسم |
| الصوديوم |
≤ 3ppb |
| السيليكا (SiO2) |
كما منخفضة كما 5ppb |
| بورون |
كما منخفضة كـ 008 ppb |
| نموذجي إزالة الكفاءات |
| الصوديوم |
≥ 99.9٪ إزالة |
| السيليكا (SiO2) |
إرفع إلى 99٪ إزالة |
| بورون |
إرفع إلى 96% إزالة |
| التشغيلالمعلمات |
| التعافي |
إرفع إلى 97% |
| الجهد |
0 ¢ 400 VDC |
| أمبيرج |
خمسة.2 إد سي |
| المدخل الضغط ملاحظة 2 |
≤ 6.9 بار (100 (psi) |
| الضغط أسقط ملاحظة 3 |
1.4 28 بار (20 ¢40 (psi) |
| الغذاء الماء المواصفات ملاحظة 4 |
|
إجمالي قابلة للتبديلالأنيونات
(TEA) كما CaCO3) الملاحظة 5
|
≤ 65 ppm
|
| معادلة التوصيل |
≤ 112μS/cm |
| الحرارة |
4.440 ̊C (40 ̊104 ̊F) |
| القسوة الكلية(كما CaCO3) الملاحظة 6 |
≤ 1.0ppm |
| السيليكا (SiO2) الملاحظة 7 |
≤ 1.0ppm |
| إجمالي عضوي الكربون (TOC كـ C) |
≤ 0.5ppm |
| إجماليالكلور |
≤ 0.05 ppm |
| (في) م.ن. هـ2S |
≤ 0.01 ppm |
| بورونالملاحظة 8 |
≤ 1.0ppm |
| الحموضة |
4 إلى11 |
| النفط &الدهون |
لا شيء قابل للكشف |
| الجسيماتالملاحظة 9 |
ROيمتد |
| الأكسدة الوكلاء |
لا شيء قابل للكشف |
| اللون الملاحظة 10 |
≤ 5(أف إيه إيه) |
يرجى الاطلاع على المعلمات التفصيلية أدناه

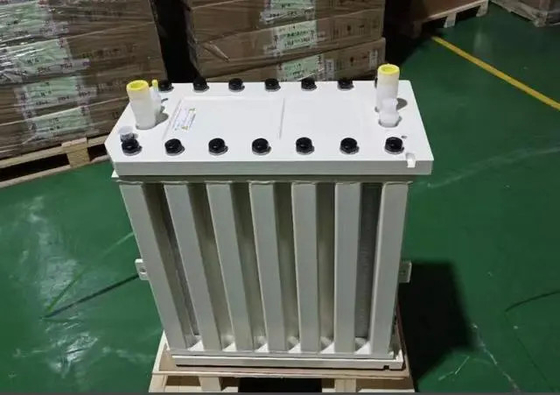

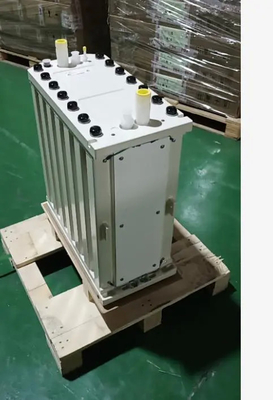

يظهر الشكل التالي GE و Suez و Veolia من اليسار إلى اليمين (جميعها نفس المنتج:فولياوحدة EDI)
سيناريوهات تطبيق نموذجية
يمكن استخدام المياه المنتجة من E-Cell-3X بشكل موثوق لتلبية تطبيقات المياه النقية للغاية الأكثر تطلباً اليوم ، بما في ذلك على سبيل المثال لا الحصر:
- ماء نقي للغاية لغسل رقائق أشباه الموصلات والألواح الشمسية والأجهزة الإلكترونية الدقيقة الأخرى
- مياه التغذية المنحوية من المعادن للكبائن عالية الضغط في محطات الطاقة وغيرها من المواقع الصناعية الثقيلة.
- ماء فائق النقاء لتوليد الهيدروجين الأخضر في المكهربات
من أجل سهولة التصميم وزيادة الثقة في تطبيق EDI الخاص بك ، نقدم توقعات وأمانات أداء E-Cell ، والتي يمكنك الحصول عليها من خلال برنامج Winflows * أو عن طريق الاتصال بنا.
ضمان الجودة
- علامة CE و RoHS و CSA و EAC
- المصنعة في منشأة ISO 9001 و ISO 14001
-معتمد مع UKCA
-إي-سيل-3 إكس ستيكز هي حلال معتمدة من قبل مجلس الغذاء والتغذية الإسلامي في أمريكا (IFANCA®)
ملاحظات:
1يمكن أن يختلف الأداء الفعلي بناءً على ظروف الموقع. راجع برنامج Winflows Prediction للتحقق من جودة المنتج المتوقع والمقاومة.ضمانات أداء الصوديوم والسيليكا المقدمة في ظروف التصميماتصل بنا للحصول على بور أو ضمانات أخرى
2يتم تحديد ضغط المدخل من خلال متطلبات الضغط أسفل نهر لتدفقات المنتج والتركيز، واختيار التشغيل المعاكس أو المتزامن، وانخفاض ضغط المجموعة.
3عند التدفق الاسمي و 25 درجة مئوية. الرجوع إلى البرنامج التنبؤ Winflows للتحقق من ظروف التصميم.
4الرجوع إلى برنامج التنبؤ بتدفقات الرياح ودليل تشغيل كومة الخلايا الإلكترونية للتحقق من مواصفات مياه التغذية في ظروف التصميم.
5TEA (ppm كCaCO3) - إجمالي الأنيونات القابلة للتبادل، وهذا يمثل تركيز جميع الأنيونات في مياه التغذية، بما في ذلك مساهمات من OH، CO2 و SiO2.يجب استخدام تدفقات الرياح للتأكد من أن مياه التغذية TEA مقبولة في ظروف التشغيل الخاصة بالتطبيقيتم إعطاء القيم المدرجة في الجدول عند الحد الأدنى للجريان ودرجة الحرارة القصوى.
6حد صلابة مياه الإمداد بنسبة 1.0ppm كCaCO3 هو للعمل المعاكس للتيار القياسي فقط. في ظل التشغيل المشترك ، يتم تقليل صلابة مياه الإمداد المسموح بها إلى 0.1ppm كCaCO3.
7عند معدلات تتجاوز التدفق الاسمي ، يتم تقليل الحد المسموح به للسيليكا. عندما تتجاوز صلابة مياه الإمداد 0.5 ppm كCaCO3 ، يتم تقليل الحد المسموح به للسيليكا إلى 0.5 ppm.
8عندما يكون هناك شرط ضمان للسيليكا أو يكون شرط ضمان المقاومة أعلى من 10 MOhm-cm ، يتم الحد من مستوى بور الإدخال إلى 0.3 ppm كـ B لأن مستويات بور أعلى قد تؤثر على الأداء.في حالة عدم وجود هذه المتطلبات، فإن الحد الأقصى هو 1.0 ppm من البور.
9التناضح العكسي (RO) أو مياه التغذية المكافئة: يوفر RO مياه التغذية إلى EDI التي خالية أساسًا من الجسيمات والمواد الكولويدية ،والمواد العضوية ذات الوزن الجزيئي العالي التي يمكن أن تلوث وسائل تبادل الأيوناتنظرًا لأن كومة EDI تحتوي على أسرّة معبأة من وسائل تبادل الأيونات التي لا يمكن غسلها / تسريعها لإزالة الجسيمات ، يجب تحديد نوعية دخول RO.أنظمة ذات نظام مفتوح بين نظام RO (أو مصدر آخر) و E-Cell (e)على سبيل المثال، خزان التخزين، مكسرات الكربون) يجب أن يكون فلتر مثبت مباشرة قبل الخلية الإلكترونية لحماية الخلية الإلكترونية من التلوث بالجسيمات.المرشح المطلق 5μm أو المرشح الاسمي 1μm مقبول.
APHA - معيار اللون / المقياس المسمى على اسم جمعية الصحة العامة الأمريكية ويتم تحديده بواسطة ASTM.
لمزيد من النماذج، يرجى النقر على:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
أمثلة أداء تكنولوجيا E-Cell EDI
وقد تم تطبيق تكنولوجيا E-Cell EDI بنجاح في مختلف الصناعات مثل الطاقة والبترول والكيمياء والصلب والصيدلة والإلكترونيات.
للحصول على الحالات التطبيقية، يرجى النقر على:https://www.fgwater.com/Industries/
