وحدات Veolia EDI E-Cell-3X الحد الأقصى لإنتاج المياه 6.4 م3 / ساعة استرداد ما يصل إلى 97%
الميزات الرئيسية لوحدة Veolia EDI E-Cell-3x:
- نقاء لا مثيل له: تتميز وحدات E-Cell-3x بقدرتها على توفير مياه نقية بشكل استثنائي عن طريق القضاء على الشوائب والملوثات بفعالية،ضمان مستوى عال من جودة المياه.
- تحليل المياه: من خلال الاستفادة من تكنولوجيا EDI المتطورة، توفر هذه الوحدات معالجة مستمرة وموثوقة وفعالة للمياه.تعزيز الكفاءة والفعالية التشغيلية.
- الالتزام بالاستدامة: مع التركيز القوي على الاستدامة ، تم تصميم وحدات E-Cell-3x للكفاءة في استخدام الطاقة والحد من استخدام المواد الكيميائية ،تقديم حلول فعالة من حيث التكلفة وصديقة للبيئة.
- الحلول المخصصة: يسمح التصميم الوحدوي لوحدات E-Cell-3x بالتخصيص والقدرة على التوسع لتلبية احتياجات التنقية والقدرة المحددة.تلبية مجموعة متنوعة من التطبيقات الصناعية.
- متينة وموثوقة: تشتهر وحدات E-Cell-3x من Veolia بقوتها وموثوقيتها ، وهي مصممة لتحمل البيئات التشغيلية الصعبة ،ضمان الأداء المستمر وطول العمر.
بيانات المعلمات
| العلامة التجارية |
شركة Veolia EDI |
| مبادلة ppm |
65.0 |
| شريط ضغط المدخل |
6.9 |
| ضغط المدخل psi |
100 |
| نوع الكومة |
الخلية الإلكترونية 3X |
| الحرارة القصوى°ج |
40 |
| الحرارة القصوى°F |
104 |
| شريط انخفاض الضغط |
1،4-2،8 |
| انخفاض الضغط في الصفر |
20-40 |
| النسبة المئوية |
ما يصل إلى 97% |
| التدفق في متر / ساعة |
2،3-64 |
| Fالسرعة المنخفضة gpm/ft2 |
10-28 |
| الجهد الكهربائي V |
0-400 VDC |
| وزن الشحن في كيلوغرام |
165 |
| وزن الشحن |
364 |
| التطبيق |
مياه نظيفة جداً، مياه تغذية الغلاية |
| الخلية الإلكترونية 3X كومة المواصفات |
| الاسمية التدفق |
5.0 م3/h (22 gpm) |
| التدفق المعدل النطاق |
2.364 م3/h (10 ¢28 gpm) |
| البحرية الوزن |
165 كيلوغرام (364 (بالجنيهات) |
|
الأبعاد
(عرض x الارتفاع x عمق)
|
30 سم x 61 سم x 72 سم 12 × 24 × 29 |
| المنتج الماء الجودةملاحظة 1 |
| الضمانات متاحة |
| المقاومة |
≥ 16 ... (موهمسم |
| الصوديوم |
≤ 3ppb |
| السيليكا (SiO2) |
كما منخفضة كما 5ppb |
| بورون |
كما منخفضة كـ 008 ppb |
| نموذجي إزالة الكفاءات |
| الصوديوم |
≥ 99.9٪ إزالة |
| السيليكا (SiO2) |
إرفع إلى 99٪ إزالة |
| بورون |
إرفع إلى 96% إزالة |
| التشغيلالمعلمات |
| التعافي |
إرفع إلى 97% |
| الجهد |
0 ¢ 400 VDC |
| أمبيرج |
خمسة.2 إد سي |
| المدخل الضغط ملاحظة 2 |
≤ 6.9 بار (100 (psi) |
| الضغط أسقط ملاحظة 3 |
1.4 28 بار (20 ¢40 (psi) |
| الغذاء الماء المواصفات ملاحظة 4 |
|
إجمالي قابلة للتبديلالأنيونات
(TEA) كما CaCO3) الملاحظة 5
|
≤ 65 ppm
|
| معادلة التوصيل |
≤ 112μS/cm |
| الحرارة |
4.440 ̊C (40 ̊104 ̊F) |
| القسوة الكلية(كما CaCO3) الملاحظة 6 |
≤ 1.0ppm |
| السيليكا (SiO2) الملاحظة 7 |
≤ 1.0ppm |
| إجمالي عضوي الكربون (TOC كـ C) |
≤ 0.5ppm |
| إجماليالكلور |
≤ 0.05 ppm |
| (في) م.ن. هـ2S |
≤ 0.01 ppm |
| بورونالملاحظة 8 |
≤ 1.0ppm |
| الحموضة |
4 إلى11 |
| النفط &الدهون |
لا شيء قابل للكشف |
| الجسيماتالملاحظة 9 |
ROيمتد |
| الأكسدة الوكلاء |
لا شيء قابل للكشف |
| اللون الملاحظة 10 |
≤ 5(أف إيه إيه) |
يرجى الاطلاع على المعلمات التفصيلية أدناه
الوصف العام
تم تصميم E-Cell-3X Stack ، وهو عنصر أساسي في خط منتجات E-Cell* للتأين الكهربائي ، لخدمة مجموعة متنوعة من الصناعات ، مما يضمن المياه النقية للغاية للعمليات الحاسمة.هنا نظرة عامة شاملة لميزاتها الرئيسية والفوائد:
استخدام التيار الكهربائي:يُستفيد E-Cell-3X Stack من التيار الكهربائي لإنتاج مياه نظيفة جداً، حاسمة لصناعة أشباه الموصلات، توليد الطاقة، إنتاج الألواح الشمسية، توليد الهيدروجين الأخضر،والعديد من الصناعات الثقيلة الأخرى.
أداء ممتاز:يقدم هذا المجموعة أداءً لا مثيل له، حيث يوفر أعلى معايير جودة المنتج مع تحقيق أقل استهلاك للطاقة.
الحد الأدنى من متطلبات التنظيف:يعمل العمل ضد التيار بشكل فعال يقلل من الحاجة إلى التنظيف المتكرر ، حتى عند التعامل مع مياه التغذية ذات مستويات صلابة أعلى.
تصميم خال من التسرب:تم تصميم E-Cell-3X Stack لتكون خالية من التسربات تماماً، مدعومة بضمان قياسي مدته 3 سنوات من أجل راحة البال.
التشغيل المستمريعمل بسلاسة دون الحاجة إلى أي أكسيد أو حمض لتكوين الراتنج المتبادل للأيونات داخل كومة، مما يضمن إنتاج مستمر للمياه النقية للغاية.
إزالة حقن المياه المالحة وإعادة تدوير التركيز:تعمل المجموعة بكفاءة دون الحاجة إلى حقن المالح المالح أو إعادة تدوير التركيز ، مما يسهل عملية معالجة المياه بشكل عام.

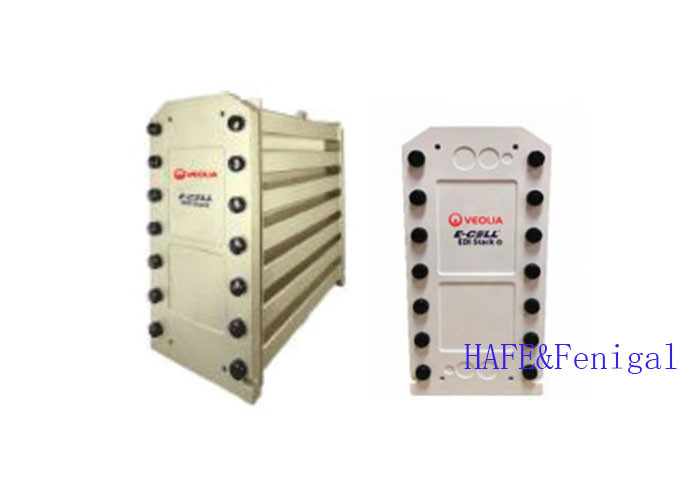

يظهر الشكل التالي GE و Suez و Veolia من اليسار إلى اليمين (جميعها نفس المنتج:فولياوحدة EDI)
سيناريوهات تطبيق نموذجية
يمكن استخدام المياه المنتجة من E-Cell-3X بشكل موثوق لتلبية تطبيقات المياه النقية للغاية الأكثر تطلبًا اليوم ، بما في ذلك على سبيل المثال لا الحصر:
- ماء نقي للغاية لغسل رقائق أشباه الموصلات والألواح الشمسية والأجهزة الإلكترونية الدقيقة الأخرى
- مياه التغذية المنحوية من المعادن للكبائن عالية الضغط في محطات الطاقة وغيرها من المواقع الصناعية الثقيلة.
- ماء فائق النقاء لتوليد الهيدروجين الأخضر في المكهربات
من أجل سهولة التصميم وزيادة الثقة في تطبيق EDI الخاص بك ، نقدم توقعات وأمانات أداء E-Cell ، والتي يمكنك الحصول عليها من خلال برنامج Winflows * أو عن طريق الاتصال بنا.
ضمان الجودة
- علامة CE و RoHS و CSA و EAC
- المصنعة في منشأة ISO 9001 و ISO 14001
-معتمد مع UKCA
-إي-سيل-3 إكس ستيكز هي حلال معتمدة من قبل مجلس الغذاء والتغذية الإسلامي في أمريكا (IFANCA®)
ملاحظات:
1يمكن أن يختلف الأداء الفعلي بناءً على ظروف الموقع. راجع برنامج Winflows Prediction للتحقق من جودة المنتج المتوقع والمقاومة.ضمانات أداء الصوديوم والسيليكا المقدمة في ظروف التصميماتصل بنا للحصول على بور أو ضمانات أخرى
2يتم تحديد ضغط المدخل من خلال متطلبات الضغط أسفل نهر لتدفقات المنتج والتركيز، واختيار التشغيل المعاكس أو المتزامن، وانخفاض ضغط المجموعة.
3عند التدفق الاسمي و 25 درجة مئوية. الرجوع إلى البرنامج التنبؤ Winflows للتحقق من ظروف التصميم.
4الرجوع إلى برنامج التنبؤ بتدفقات الرياح ودليل تشغيل كومة الخلايا الإلكترونية للتحقق من مواصفات مياه التغذية في ظروف التصميم.
5TEA (ppm كCaCO3) - إجمالي الأنيونات القابلة للتبادل، وهذا يمثل تركيز جميع الأنيونات في مياه التغذية، بما في ذلك مساهمات من OH، CO2 و SiO2.يجب استخدام تدفقات الرياح للتأكد من أن مياه التغذية TEA مقبولة في ظروف التشغيل الخاصة بالتطبيقيتم إعطاء القيم المدرجة في الجدول عند الحد الأدنى للجريان ودرجة الحرارة القصوى.
6حد صلابة مياه الإمداد بنسبة 1.0ppm كCaCO3 هو للعمل المعاكس للتيار القياسي فقط. في ظل التشغيل المشترك ، يتم تقليل صلابة مياه الإمداد المسموح بها إلى 0.1ppm كCaCO3.
7عند معدلات تتجاوز التدفق الاسمي ، يتم تقليل الحد المسموح به للسيليكا. عندما تتجاوز صلابة مياه الإمداد 0.5 ppm كCaCO3 ، يتم تقليل الحد المسموح به للسيليكا إلى 0.5 ppm.
8عندما يكون هناك شرط ضمان للسيليكا أو يكون شرط ضمان المقاومة أعلى من 10 MOhm-cm ، يتم الحد من مستوى بور الإدخال إلى 0.3 ppm كـ B لأن مستويات بور أعلى قد تؤثر على الأداء.في حالة عدم وجود هذه المتطلبات، فإن الحد الأقصى هو 1.0 ppm من البور.
9التناضح العكسي (RO) أو مياه التغذية المكافئة: يوفر RO مياه التغذية إلى EDI التي خالية أساسًا من الجسيمات والمواد الكولويدية ،والمواد العضوية ذات الوزن الجزيئي العالي التي يمكن أن تلوث وسائل تبادل الأيوناتنظرًا لأن كومة EDI تحتوي على أسرّة معبأة من وسائل تبادل الأيونات التي لا يمكن غسلها / تسريعها لإزالة الجسيمات ، يجب تحديد نوعية دخول RO.أنظمة ذات نظام مفتوح بين نظام RO (أو مصدر آخر) و E-Cell (e)على سبيل المثال، خزان التخزين، مكسرات الكربون) يجب أن يكون فلتر مثبت مباشرة قبل الخلية الإلكترونية لحماية الخلية الإلكترونية من التلوث بالجسيمات.المرشح المطلق 5μm أو المرشح الاسمي 1μm مقبول.
APHA - معيار اللون / المقياس المسمى على اسم جمعية الصحة العامة الأمريكية ويتم تحديده بواسطة ASTM.
