E-Cell MK-3MiniHT هو المختبر الوحيد والصيدلانية الكهربائية (EDI) كومة مصممة ل:
• توفير المياه النقية للغاية للتطبيقات الصيدلانية.
• يجب أن تكون المياه الساخنة قابلة للتطهير حتى 185 درجة فهرنهايت (85 درجة مئوية) لمدة 160 دورة.
• تعمل دون إعادة تدوير التركيز ودون حقن المالح
• لا يتطلب تشديد المسامير.
• أن تكون خالية من التسرب، مضمونة.
• العمل مع طاقة منخفضة، < 150VDC.
وصف واستخدام:
مجموعات E-Cell MK-3MiniHT هي مجموعات EDI قابلة للتطهير بالماء الساخن والتي تستخدم التيار الكهربائي لإزالة الأيونات والبولندية من خلال التناضح العكسي (RO).ماء المنتج لـ MK-3MiniHT يتجاوز مستويات جودة USP المطلوبة في التطبيقات الصيدلانية اليوم.
التطبيقات النموذجية:
• الصيدلة
• المختبر
المواصفات
|
المصنع
|
السويس
|
|
السلسلة
|
الخلية الإلكترونية
|
|
رقم الطراز
|
MK-3MiniHT
|
|
رقم الجزء
|
3044124
|
|
التطبيقات
|
الأداء النموذجي - جودة المنتج -
المقاومة: > 10 MOhm-cm
TOC: < 500 ppb
التطهير بالماء الساخن - عدد دورات التطهير لمدة ساعة واحدة: 160 دورة
درجة حرارة التطهير: 176 إلى 185 درجة فهرنهايت / 80 إلى 85 درجة مئوية
ضغط مدخل التطهير القصوى: 2.1 bar 30 psi
معايير العمل
استرداد: ما يصل إلى 92%
تدفق التركيز: التيار المضاد - التيار القياسي ، المشترك < 0.1ppm (ك CaCO3) صلابة الغذاء
الجهد: 0 إلى 150 VDC
أمبيرج: 0 إلى 5.2 ADC
ضغط المدخل (ضغط مضاد) - 60 إلى 90 psi (4.1 إلى 6.2 بار)
(التيار المشترك) - 45 إلى 90 psi (3.1 إلى 6.2 بار)
انخفاض الضغط عند التدفق الاسمي: 20 إلى 35 psi (1.4 إلى 2.4 بار)
المواصفات القصوى لمياه التغذية:
المياه الغذائية - مجموع الأنيونات القابلة للتبادل (TEA كCaCO3): <25 mg/l <25 ppm
مياه التغذية
درجة الحرارة: 4.4 إلى 40 درجة مئوية
القسوة الإجمالية (ك CaCO3): < 1,0 mg/l < 1,0 ppm
السيليكا (SiO2): < 1,0 mg/l < 1,0 ppm
الكربون العضوي الإجمالي ، TOC كC: < 0.5 mg/l < 0.5 ppm
الكلور الكلي: < 0.05 ملغ / لتر < 0.05 ppm
|
|
الوصف
|
التدفق الاسمي: 5 gpm (1.14 m3/hr)
نطاق معدل التدفق: 2.2 ️ 6.7 gpm (0.5 ️ 1.52 م 3 / ساعة)
|
|
وزن الشحن
|
107 رطلاً (49 كجم)
|
|
الطول الإجمالي
|
11 بوصة (28 سم)
|
|
العرض الإجمالي
|
12 بوصة (30 سم)
|
|
الطول الكلي
|
24 بوصة (61 سم)
|

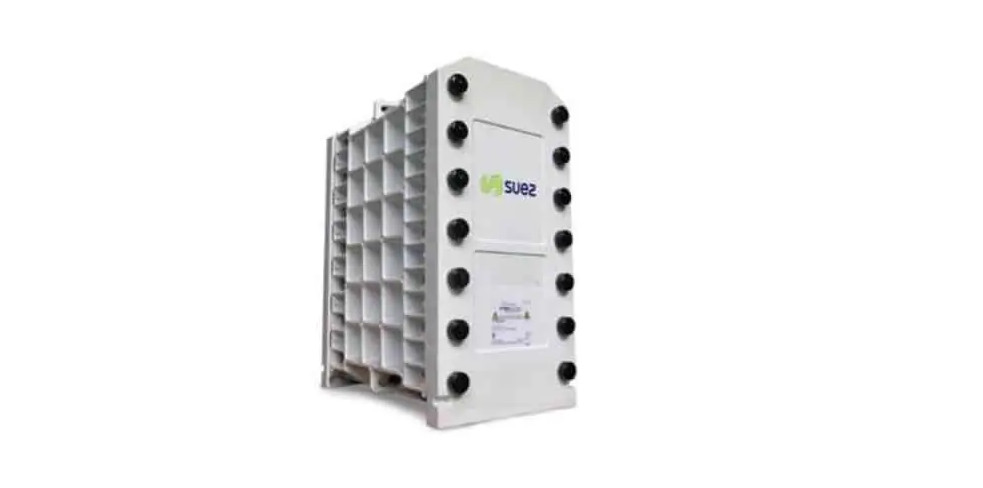

يظهر الشكل التالي GE و Suez و Veolia من اليسار إلى اليمين (جميعها نفس المنتج:فولياوحدة EDI)
المياه المنتجة من E-Cell MK-3MiniHT مناسبة بشكل مثالي للتطبيقات الصناعية الصغيرة ، حيث تتجاوز معايير الجودة المطلوبة من قبل USP و EP وغيرها من الصيدليات.هو موثوق به للاستخدام في تطبيقات مختلفة مثل المياه للحقن، المياه المطهرة الصيدلانية، وأنظمة المياه المطهرة في المختبرات لتسهيل عملية التصميم وزيادة الثقة في تطبيق EDI الخاص بك،تقوم شركة Veolia بتقديم توقعات الأداء والضمانات للخلية الإلكترونية من خلال برنامج Winflows * أو عن طريق الاتصال المباشرهذا يضمن أن يمكنك دمج E-Cell MK-3MiniHT بثقة في احتياجات تنقية المياه بسهولة ودقة.
ضمان الجودة لـ E-Cell MK-3MiniHT Stack صارم ، يلتزم بمعايير ومعايير دولية متعددة. يحمل المنتج علامات CE و RoHS و CSA و EAC ،ضمان الامتثال لمختلف لوائح السلامة والبيئةجميع المواد التي تتلامس مباشرة مع السوائل التي تم معالجتها بواسطة كومة E-Cell MK-3MiniHT تلبي المتطلبات التي وضعتها إدارة الأغذية والعقاقير، مما يضمن سلامة الصف الغذائي.هو معتمد مع UKCA، مما يعكس توافقها مع المعايير البريطانية.
المصنعة في منشأة تلتزم بمعايير ISO 9001 (إدارة الجودة) و ISO 14001 (إدارة البيئة)E-Cell MK-3MiniHT Stack تظهر التزامها بالتميز في نوعية المنتج والاستدامة البيئيةوبالإضافة إلى ذلك، تم اعتماد المجموعة من قبل مجلس الغذاء والتغذية الإسلامي في أمريكا (IFANCA®)للتحقق من مدى ملاءمته للاستخدام في التطبيقات التي تلبي القيود الغذائية الحلالهذه المجموعة الشاملة من تدابير ضمان الجودة تضمن أن E-Cell MK-3MiniHT Stack تلبي أعلى معايير السلامة والجودة والموثوقية.
|
MK-3MiniHT كومة المواصفات
|
|
الاسمية التدفق
|
1.14 م3/h (٥)0 gpm)
|
|
التدفق المعدل النطاق
|
0.5 ¢1.6 م3/h (2.2 ¢7.0 gpm)
|
|
البحرية الوزن
|
57 كيلوغرام (126 (بالجنيهات)
|
|
الأبعاد
(عرض x الارتفاع x عمق)
|
30 سم x 61 سم × 29 سم
12 x 24 x 12
|
|
المنتج الماء الجودةملاحظة 1
|
|
الضمانات متاحة
|
|
المقاومة
|
≥ 10 (صيدلانية) أو
≥ 16 (موهم) (صناعي)
|
|
الصوديوم
|
≤ 3 ppb (صناعي)
|
|
السيليكا (SiO2)
|
كما منخفضة كما 5 ppb(صناعي)
|
|
نموذجي إزالة الكفاءات
|
|
الصوديوم
|
≥ 99.9٪ إزالة
|
|
السيليكا (SiO2)
|
إرفع إلى 99٪ إزالة
|
|
التشغيلالمعلمات
|
|
التعافي
|
إرفع إلى 93%
|
|
الجهد
|
0 ¥ 150 VDC
|
|
أمبيرج
|
خمسة.2 إد سي
|
|
المدخل الضغط ملاحظة 2
|
≤ 6.9 بار (100 (psi)
|
|
الضغط أسقط ملاحظة 3
|
1.4 28 بار (20 ¢40 (psi)
|
|
نظافة المياه الساخنة الدورات
|
160
|
|
أقصى التطهيرالحرارة
|
85 درجة مئوية (185oF)
|
|
أقصى ضغط مدخل التطهير
|
2.1 بار (30 (psi)
|
|
الغذاء الماء المواصفات ملاحظة 4
|
|
مجموع الأنيونات القابلة للتبادل
(TEA كCaCO3)ملاحظة 5
|
≤ 68.2ppm
|
|
التوصيل معادلة
|
≤ 117μS/cm
|
|
الحرارة
|
4.440 ̊C (40 ̊104 ̊F)
|
|
القسوة الكلية (ك CaCO)3)الملاحظة 6
|
≤ 1.0ppm
|
|
السيليكا (SiO)2)الملاحظة 7
|
≤ 1.0ppm
|
|
إجمالي عضوي الكربون (TOC كـ C)
|
≤ 0.5ppm
|
|
إجماليالكلور
|
≤ 0.05 ppm
|
|
(في) م هـ2S
|
≤ 0.01 ppm
|
|
بورون ملاحظة 8
|
≤ 1.0ppm
|
|
الحموضة
|
4 إلى11
|
|
النفط &الدهون
|
لا شيء قابل للكشف
|
|
الجسيمات ملاحظة 9
|
ROيمتد
|
|
الأكسدة الوكلاء
|
لا شيء قابل للكشف
|
|
اللون ملاحظة 10
|
≤ 5(أف إيه إيه)
|
الملاحظات على كومة E-Cell MK-3MiniHT:
1قد تؤثر الظروف الفعلية في الموقع على أداء النظام. يوصى باستخدام برنامج Winflows للتنبؤ بتأكيد نوعية المياه المتوقعة ، والمقاومة ، والصوديوم ،وضمانات أداء السيليكا في ظل ظروف التصميم المحددةبالنسبة للبور أو أي ضمانات أخرى، يرجى الاتصال بـ Veolia للحصول على مزيد من التفاصيل.
2يتم تحديد ضغط المدخل من قبل العديد من العوامل، بما في ذلك متطلبات الضغط في أسفل التيار لكل من تدفقات المنتج والتركيز،اختيار وضع التشغيل ضد التيار أو التيار المشترك، وسقط الضغط عبر كومة.
3معدلات التدفق الاسمية ودرجة الحرارة 25 درجة مئوية هي الظروف المرجعية. من المستحسن الرجوع إلى برنامج Winflows للتصميم للتحقق من ظروف التصميم الفعلية.
4الرجاء الرجوع إلى برنامج الإسقاط Winflows ودليل مالك كومة الخلايا الإلكترونية للتأكد من أن مواصفات مياه الإمداد مناسبة لظروف تصميم النظام.
5تمثل TEA (الأنيون المبادل الإجمالي) التركيز الإجمالي للأنيونات في مياه الغذاء ، بما في ذلك مساهمات من OH ، CO2 ، و SiO2.من الضروري استخدام Winflows للتأكد من أن مياه الغذاء TEA مقبولة في ظل ظروف التشغيل الخاصة بالتطبيققيمة الجدول المقدمة تعتمد على الحد الأدنى للجريان ودرجة الحرارة القصوى.
6حد صلابة مياه الإمداد من 1.0 ppm ك CaCO3 ينطبق على وجه التحديد على عملية التدفق المعاكس للتيار القياسي. ومع ذلك، عند العمل في وضع التدفق المشترك،يقلل من صلابة مياه الغذاء المسموح بها إلى 0.1 ppm كCaCO3
7يقلل الحد المسموح به للسيليكا عندما يتجاوز التدفق القيمة الاسمية. بالإضافة إلى ذلك ، ينخفض الحد إلى 0.5 ppm إذا كانت صلابة مياه الإمداد أعلى من 0.5 ppm كCaCO3.
8يتم الحد الأقصى لمستوى البورون في الغذاء عند 0.3 ppm كـ B كلما كان هناك شرط لضمان السيليكا أو ضمان المقاومة يتجاوز 10 MOhm-cm.مستويات البور أعلى يمكن أن تؤثر على أداء النظامبدون هذه المتطلبات، يتم توسيع الحد الأقصى إلى 1.0 ppm بور.
9يوصى بالتمييز العكسي (RO) أو عملية معادلة لتوفير مياه التغذية لنظام EDI.والمواد العضوية ذات الوزن الجزيئي العالي التي يمكن أن تلوث وسائل تبادل الأيوناتنظرًا لأن كومة EDI تحتوي على أسرة معبأة من وسط تبادل الأيونات لا يمكن غسلها / تسريعها ، فمن المهم تحديد جودة دخول RO.أنظمة ذات حلقة مفتوحة بين نظام RO (أو مصدر آخر) و E-Cell (e)على سبيل المثال، خزان، مكسرات الكربون) يجب أن تتضمن مرشحات تسبق مباشرة الخلية الإلكترونية لحمايتها من تلوثها بالجسيمات.يعتبر مرشح 5 ميكرومتر مطلقة أو 1 ميكرومتر الاسمية مقبولة.
10تم تسمية معايير الألوان / المقاييس من قبل APHA على اسم جمعية الصحة العامة الأمريكية ويتم تعريفها بواسطة ASTM D1209. تساعد هذه المعايير في قياس وتصنيف لون الماء ،الذي يمكن أن يكون مؤشراً على جودة المياه.
لمزيد من النماذج، يرجى النقر على:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
أمثلة أداء تكنولوجيا E-Cell EDI
وقد تم تطبيق تكنولوجيا E-Cell EDI بنجاح في مختلف الصناعات مثل الطاقة والبترول والكيماويات والصلب والصيدلة والإلكترونيات.
للحصول على الحالات التطبيقية، يرجى النقر على:https://www.fgwater.com/Industries/
