MK3pharmHT - خلية EDI

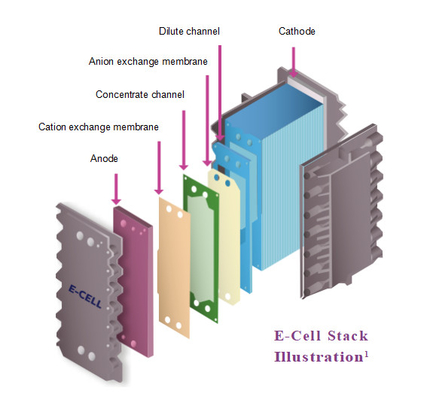

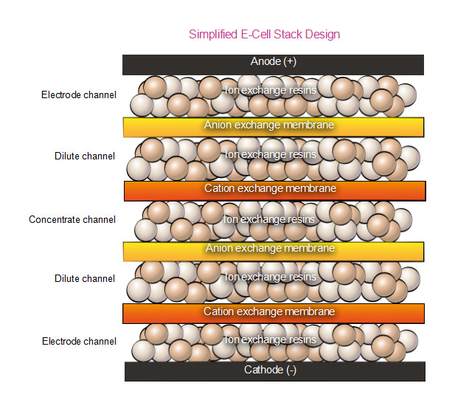

وحدة MK-3pharmHT هي خلية EDI قادرة على توليد المياه المنحطمة بمستوى عال للغاية من النقاء للتطبيقات الصيدلانية.يتم القضاء على الأيونات من خلال الراتنج المتبادل للأيونات، والذي يتم تجديده باستمرار بواسطة التيار الكهربائي. لذلك ، لا تحتاج إلى انقطاع العملية والمواد الكيميائية التجديدية لاستعادة وظيفتها.
بالإضافة إلى ذلك، يمكن أن تخضع الوحدة للتطهير الحراري (160 دورة عند T < 85 oC - P < 2.1 bar).من الممكن تحسين نوعية المياه المنتجة أيضاً من منظور ميكروبيولوجي.
البيانات التقنية:
| ضغط التصميم للخلية الإلكترونيةTMالوحدة |
6.2 بار |
| ضغط العمل |
3.1-6.2 بار |
| فقدان الحمل |
1.4-2.4 بار |
| درجة حرارة العمل |
4.4-40oج |
| غشاء |
شركة آساهي للزجاج (AGC) |
| الراتنج المتبادل للأيونات |
شركة ميتسوبيشي الكيميائية |
| مواد الأندوز |
إيروx/TIO2su Ti |
| مواد الكاثود |
الفولاذ المقاوم للصدأ |
| الأبعاد |
300 × 480 × h 610 ملم |
| الوزن |
92 كجم |
| الروابط |
TC (1" للأغذية - 3/4" للتركيز) |
الأداء:
| الحد الأدنى لسرعة التدفق |
1.6 متر3/h |
| معدل تدفق الحد الأقصى |
4.6 متر3/h |
| التدفق الطبيعي |
4.1 متر3/h |
| التعافي |
90-95% |
| فولتاج التغذية |
300 VDC (أكثر) |
| التيار الحالي |
0.5 - 5.2 أ |
| جودة المياه المنتجة |
المقاومة > 10 MΩ-cm |
يجب أن تستوفي المياه المقدمة المتطلبات التالية:
| المكون |
الوحدة |
إمدادات الطاقة |
| الشاي* |
ppm CaCO3 |
< 25 @ 4.1 م3/h |
| التوصيل |
uS/cm |
<43 |
| الحموضة |
|
من 5 إلى 9 |
| صلابة |
ppm CaCO3 |
< 1 |
| السيليكا (تفاعلية) |
ppm |
< 1 |
| TOC |
ppm |
< 0.5 |
| الكلور الكلي |
ppm |
< 0.05 |
| في، إن، H2S |
ppm |
< 0.01 |
| 15 دقيقة |
|
< 1.0 |
| الغموض |
NTU |
< 1.0 |
| الزيوت والدهون |
|
غير قابل للكشف |
| العوامل المأكسة |
|
غير قابل للكشف |
| اللون |
(أف إيه إيه) |
< 5 |
* تمثل TEA الحمل الإنيوني الإجمالي ، وبالتالي بما في ذلك CO2
في أي حال، يجب حماية الوحدة من المكونات التي قد تضر بالراتنج أو الأغشية. كما يجب حماية الوحدة من الضغط الزائد وظواهر مطر المياه.
ملاحظة: يجب أن يكون تغذية الوحدة من خلال التناضح العكسي أو الماء الذي يظهر خصائصًا مماثلة.يجب اعتبار المعايير المشار إليها أعلاه كقيم قصوى لكل ملوث فردي، و يجب تحديد نوعية مياه الدخول المتوافقة مع تطبيق معين على أساس كل حالة على حدة.

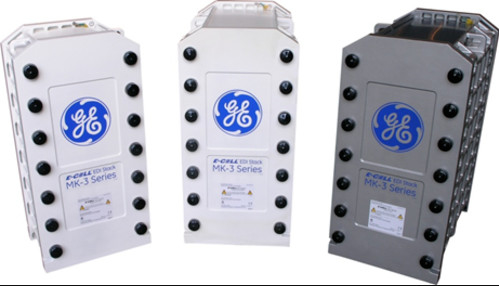

يظهر الشكل التالي GE و Suez و Veolia من اليسار إلى اليمين (جميعها نفس المنتج:فولياوحدة EDI)
تطبيقات نموذجية
ينتج E-Cell MK-3PharmHT Stack مياهًا نقية للغاية تتجاوز باستمرار معايير الجودة التي حددتها USP و EP وغيرها من المكتبات الدوائية في مجموعة من التطبيقات. يشمل استخدامه الموثوق به:
* إنتاج الماء لأغراض الحقن.
* توفير المياه المطهرة الصيدلانية.
* بمثابة مصدر لأنظمة المياه المطهرة في المختبر.
لتبسيط عملية التصميم وزيادة الثقة في تطبيق EDI الخاص بك،تقدم شركة Veolia توقعات أداء وضمانات لـ E-Cell MK-3PharmHT من خلال برنامج Winflows* أو عن طريق الاتصال المباشر.
ضمان الجودة
يضمن E-Cell MK-3PharmHT Stack جودة استثنائية مع شهادات وامتثالات متعددة:
* علامات CE و RoHS و CSA و EAC للسلامة والامتثال البيئي.
* جميع المواد التي تتلامس مع السوائل التي يتم معالجتها بواسطة المجموعة تلتزم بوائح إدارة الأغذية والعقاقير، مما يضمن السلامة للتطبيقات الصيدلانية والتكنولوجيا الحيوية.
* شهادة UKCA للتوافق مع المعايير البريطانية.
* تصنيعها في منشأة ISO 9001 و ISO 14001، وضمان عمليات الإنتاج عالية الجودة والاستدامة البيئية.
* شهادة الحلال من قبل المجلس الإسلامي للأغذية والتغذية في أمريكا (IFANCA®) ، مما يضمن الامتثال للقوانين الغذائية الإسلامية.
هذه الضمانات تمنحك راحة البال في اعتماد E-Cell MK-3PharmHT Stack لاحتياجاتك من المياه النقية.
| MK-3PharmHT كومة المواصفات |
| الاسمية التدفق |
3.4 م3/h (15 gpm) |
| التدفق المعدل النطاق |
1.654 م3/h (7.0 23.8 gpm) |
| البحرية الوزن |
100 كيلوغرام (220 (بالجنيهات) |
|
الأبعاد
(العرض x الارتفاع x عمق)
|
30 سم x 61 سم × 54 سم
12 x 24 x 22
|
| المنتج الماء الجودةملاحظة 1 |
| الضمانات متاحة |
| المقاومة |
≥ 10 ... (موهمسم |
| نموذجي إزالة الكفاءات |
| الصوديوم |
≥ 99.9٪ إزالة |
| السيليكا (SiO2) |
إرفع إلى 99٪ إزالة |
| التشغيلالمعلمات |
| التعافي |
إرفع إلى 96% |
| الجهد |
0 ¢ 300 VDC |
| أمبيرج |
خمسة.2 إد سي |
| المدخل الضغط ملاحظة 2 |
≤ 6.9 بار (100 (psi) |
| الضغط أسقط ملاحظة 3 |
1.4 28 بار |
20 ¢40 سيس |
| نظافة المياه الساخنة الدورات |
160 |
| أقصى التطهيرالحرارة |
85 درجة مئوية (185oF) |
| أقصى ضغط مدخل التطهير |
2.1 بار (30 (psi) |
| الغذاء الماء المواصفات ملاحظة 4 |
|
مجموع الأنيونات القابلة للتبادل
(TEA كCaCO3)الملاحظة 5
|
≤ 63.6ppm
|
| التوصيل معادلة |
≤ 109μS/cm |
| الحرارة |
4.440 ̊C (40 ̊104 ̊F) |
| القسوة الكلية (ك CaCO)3)الملاحظة 6 |
≤ 1.0ppm |
| السيليكا (SiO)2)الملاحظة 7 |
≤ 1.0ppm |
| إجمالي عضوي الكربون (TOC كـ C) |
≤ 0.5ppm |
| إجماليالكلور |
≤ 0.05 ppm |
| (في) م هـ2S |
≤ 0.01 ppm |
| بورون ملاحظة 8 |
≤ 1.0ppm |
| الحموضة |
4 إلى11 |
| النفط &الدهون |
لا شيء قابل للكشف |
| الجسيمات ملاحظة 9 |
ROيمتد |
| الأكسدة الوكلاء |
لا شيء قابل للكشف |
| اللون ملاحظة 10 |
≤ 5(أف إيه إيه) |
ملاحظات عن تشغيل واستخدام كومة E-Cell MK-3PharmHT:
1.تغيرات الأداء:قد يختلف الأداء الفعلي بناءً على ظروف الموقع المحددة. استخدم برنامج Winflows للتنبؤ بتقييم نوعية المياه المتوقعة ، والمقاومة ، والصوديوم ،وضمانات أداء السيليكا مصممة خصيصا لظروف التصميم الخاصة بكللحصول على بور أو ضمانات إضافية، يرجى الاتصال بـ (فيوليا).
2.تحديد ضغط المدخل:يتأثر ضغط المدخل بمتطلبات الضغط في الأسفل للجريان المنتج والتركيز، واختيار التشغيل ضد التيار أو التيار المشترك.وانخفاض الضغط عبر كومة.
3.الشروط الاسمية:تم تقديم جميع المواصفات عند معدلات التدفق الاسمية و 25 درجة مئوية. الرجوع إلى برنامج Winflows الإسقاط للتحقق من التصميم الخاص.
4.مواصفات مياه العلف:تحقق من مواصفات مياه الإمداد لظروف التصميم الخاصة بك باستخدام برنامج الإسقاط Winflows ودليل مالك كومة الخلايا الإلكترونية.
5.TEA (الأنيون المتبادل الإجمالي):تمثل TEA التركيز الجماعي لجميع الأنيونات الموجودة في مياه الغذاء ، بما في ذلك مساهمات من OH ، CO2 ، و SiO2.من الضروري استخدام Winflows لضمان المياه تغذية TEA مقبولة في ظل ظروف التشغيل المحددة للتطبيقيتم تقديم القيمة المخطط لها عند الحد الأدنى للتدفق ودرجة الحرارة القصوى.
6.حدود صلابة المياه الغذائية:يطبق حد صلابة ماء التغذية بنسبة 1.0 ppm كCaCO3 على وجه التحديد على عملية التدفق المعاكس للتيار القياسي. عند العمل في التدفق المشترك ، ينخفض صلابة ماء التغذية المسموح بها إلى 0.1 ppm كCaCO3.
7.اعتبارات الحد من السيليكا:ينخفض الحد المسموح به للسيليكا مع تجاوز التدفق للقيم الاسمية. بالإضافة إلى ذلك، إذا تجاوزت صلابة مياه الإمداد 0.5 ppm كCaCO3، ينخفض الحد المسموح به للسيليكا إلى 0.5 ppm.
8.مستوى تغذية البور:يجب ألا يتجاوز مستوى البورون في الغذاء 0.3 ppm كـ B كلما كان هناك شرط ضمان السيليكا أو شرط ضمان المقاومة فوق 10 MOhm-cm.مستويات البورون العالية يمكن أن تضعف الأداءفي غياب هذه المتطلبات، الحد الأقصى هو 1.0 ppm بور.
9.التناضح العكسي أو مياه الغذاء المكافئة:يوصى بتقديم المياه الوقائية (RO) لأنها توفر مياه تغذية EDI خالية إلى حد كبير من الجسيمات والمواد الثقيلة والمواد العضوية ذات الوزن الجزيئي العالي التي يمكن أن تلوث وسائل تبادل الأيونات.هذا أمر بالغ الأهمية لأن كومة EDI لا يمكن غسلها / تسريعها لإزالة الجسيماتيجب أن تتضمن الأنظمة ذات التكوين المفتوح بين RO (أو مصدر آخر) والخلية الإلكترونية مرشحات أعلى التيار من الخلية الإلكترونية لحماية من تلوث الجسيمات.مرشح مطلق 5 ميكرومتر أو مرشح اسمي 1 ميكرومتر مناسب.
10.معيار الألوان:يشير APHA إلى معيار اللون / المقياس المسمى لجمعية الصحة العامة الأمريكية ويتم تعريفه بواسطة ASTM D1209.
يرجى الرجوع إلى برنامج Winflows للتصوير وغيره من الوثائق ذات الصلة للحصول على معلومات مفصلة ومحددة حول تشغيل وصيانة E-Cell MK-3PharmHT Stack.
لمزيد من النماذج، يرجى النقر على:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
أمثلة أداء تكنولوجيا E-Cell EDI
وقد تم تطبيق تكنولوجيا E-Cell EDI بنجاح في مختلف الصناعات مثل الطاقة والبترول والكيماويات والصلب والصيدلة والإلكترونيات.
للحصول على الحالات التطبيقية، يرجى النقر على:https://www.fgwater.com/Industries/
