تم تصميم الـ (إم كيه-7) لـ:
• توفير المياه النقية للغاية للتطبيقات الصناعية بما في ذلك الطاقة والصناعة العامة.
• إنتاج المياه ذات الجودة المختلطة بشكل مستمر.
• لا تتطلب أي حمض أو حمض لتكوين الراتنج تبادل الأيونات داخل كومة.
• أن تكون خالية من التسرب، مضمونة.
• القضاء على حقن المالح والتركيز إعادة الدورة، وتبسيط تصميم النظام.
الوصف والاستخدام

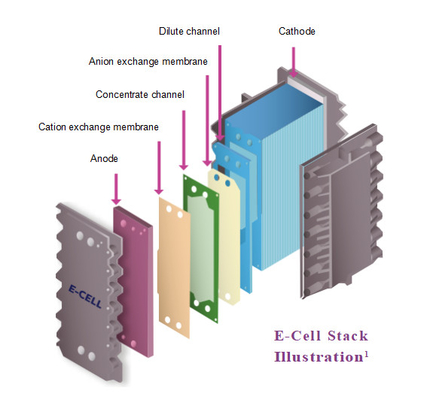

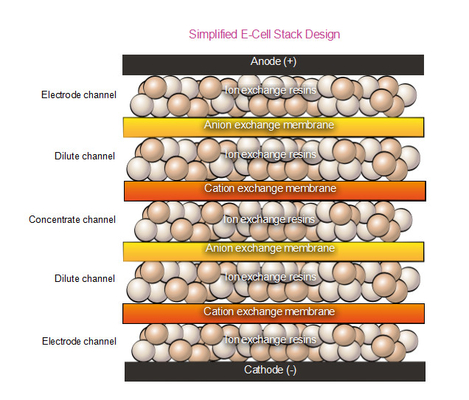

MK-7 هي كومة تحديد الكهرباء عالية التدفق (EDI) التي تستخدم التيار الكهربائي لتحديد الكهرباء و البولندية التناضح العكسي (RO).المياه المنتجة من المنتج MK-7 في مستوى نقي للغاية مطلوب في التطبيقات الأكثر تطلبا اليوم.
تطبيقات نموذجية
• توليد الكهرباء
• الصناعة العامة
المواصفات
| المصنع |
السويس |
| السلسلة |
الخلية الإلكترونية |
| رقم الطراز |
(إم كيه-7) |
| رقم الجزء |
(إم كيه-7) |
| التطبيقات |
أداء نموذجي
المقاومة: > 16 MOhm-cm
الصوديوم: < 3 ppb
إزالة السيليكا (SiO2): ما يصل إلى 99٪ أو < 5 ppb
إزالة البورون: > 95%
معايير التشغيل
استرداد: ما يصل إلى 97%
تدفق التركيز (مقارنة بتدفق المنتج): مضاد للتيار ، صلابة > 0.10 ppm كCaCO3
الجهد: 0 300 VDC
أمبيرج: 0 - 5.2 ADC
ضغط الدخول: 3.16.9 بار 45100 psi
انخفاض الضغط: 1.4 ∼2.8 بار 20 ∼40 psi |
| الوصف |
التدفق الاسمي: 26 gpm (6.0 m3/hr)
نطاق معدل التدفق: 18 34 gpm (4.2 7.8 م 3 / ساعة)
الحد الأقصى للتدفق: 34 gpm |
| وزن الشحن |
300 رطلاً (137 كجم) |
| الطول الإجمالي |
26 بوصة (66 سم) |
| العرض الإجمالي |
12 بوصة (30 سم) |
| الطول الكلي |
24 بوصة (61 سم) |

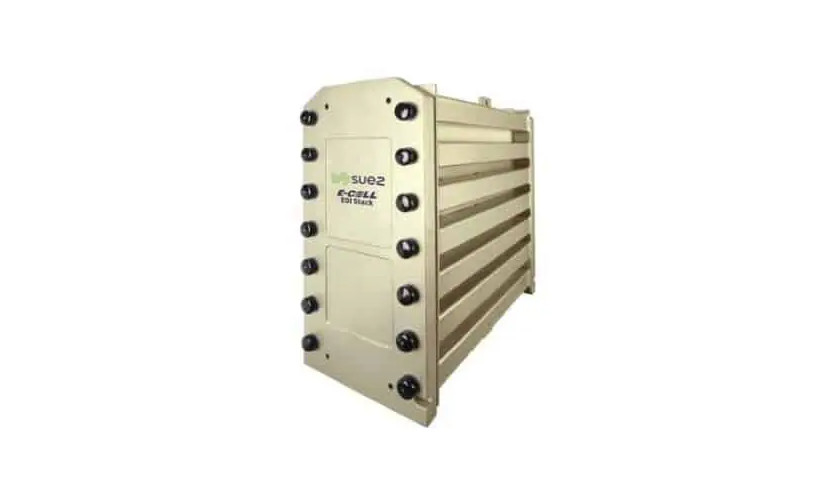

يظهر الشكل التالي GE و Suez و Veolia من اليسار إلى اليمين (جميعهم نفس المنتج: MK-7 EDI Stack).
تطبيقات نموذجية
يمكن الاعتماد على المياه المنتجة من E-Cell MK-7 لتلبية أكثر تطبيقات المياه النقية الطموحة اليوم ، مثل:
- مياه تغذية الغلاية المنزوعة من المعادن لغلايات الضغط العالي في محطات الطاقة وغيرها من المواقع الصناعية الثقيلة.
- ماء نقي للغاية لغسل الألواح الشمسية وغيرها من الميكروإلكترونيات
-ماء نقي للغاية لإنتاج الهيدروجين الأخضر
ضمان الجودة
-مُعَلَّم مع CE، RoHS، CSA، و EAC.
- المصنعة في منشأة ISO 9001 و ISO 14001
-معتمدة مع UKCA.
-إي-سل MK-7 ستيكز هي Halal معتمدة من قبل مجلس الغذاء والتغذية الإسلامي في أمريكا (IFANCA®).
| الخلية الإلكترونية (إم كيه-7) كومةالمواصفات |
| الاسمية التدفق |
7.0 م3/h (31 gpm) |
| التدفق المعدل النطاق |
4.2 7.8 م3/h (18 34 gpm) |
| البحرية الوزن |
165 كيلوغرام (364 (بالجنيهات) |
|
الأبعاد
(عرض x الارتفاع x عمق)
|
30 سم x 61 سم x 74 سم
12 x 24 x 30
|
| المنتج الماء الجودةملاحظة 1 |
| الضمانات متاحة |
| المقاومة |
≥ 16 ... (موهمسم |
| الصوديوم |
≤ 3ppb |
| السيليكا (SiO2) |
كما منخفضة كما 5 ppb |
| نموذجي إزالة الكفاءات |
| الصوديوم |
≥ 99.9٪ إزالة |
| السيليكا (SiO2) |
إرفع إلى 99٪ إزالة |
| التشغيلالمعلمات |
| التعافي |
إرفع إلى 97% |
| الجهد |
0 ¢ 400 VDC |
| أمبيرج |
خمسة.2 إد سي |
| المدخل الضغط ملاحظة 2 |
≤ 6.9 بار (100 (psi) |
| الضغط أسقط ملاحظة 3 |
2.4 ¢34 بار (35 ¢50 (psi) |
| الغذاء الماء المواصفات ملاحظة 4 |
|
مجموع الأنيونات القابلة للتبادل
(TEA كCaCO3)الملاحظة 5
|
≤ 36 ppm
|
| التوصيل معادلة |
≤ 62μS/cm |
| الحرارة |
4.440 ̊C (40 ̊104 ̊F) |
|
القسوة الكلية
(ك CaCO3)الملاحظة 6
|
≤ 1.0ppm |
| السيليكا (SiO)2)الملاحظة 7 |
≤ 1.0ppm |
| إجمالي عضوي الكربون (TOC كـ C) |
≤ 0.5ppm |
| إجماليالكلور |
≤ 0.05 ppm |
| (في) م هـ2S |
≤ 0.01 ppm |
| بورون ملاحظة 8 |
≤ 1.0ppm |
| الحموضة |
4 إلى11 |
| النفط &الدهون |
لا شيء قابل للكشف |
| الجسيمات ملاحظة 9 |
ROيمتد |
| الأكسدة الوكلاء |
لا شيء قابل للكشف |
| اللون ملاحظة 10 |
≤ 5(أف إيه إيه) |
ملاحظات:
1قد يختلف الأداء الفعلي اعتمادا على ظروف الموقع. البرنامج الإشارة Winflows التنبؤ للتحقق من جودة المنتج المتوقع للمياه وكذلك المقاومة، الصوديوم،و ضمانات أداء السيليكا التي تقدم لظروف التصميمللحصول على بور أو ضمانات أخرى، اتصل بـ"فيوليا".
2يتم تحديد ضغط المدخل من خلال متطلبات الضغط أسفل مجرى المنتج وتدفقات التركيز ، واختيار التشغيل ضد التيار أو التيار المشترك ، وانخفاض ضغط المجموعة.
3. عند التدفق الاسمي و 25 درجة مئوية. البرنامج الإشارة Winflows الإسقاط للتحقق من ظروف التصميم.
4الرجوع إلى برنامج الإسقاط Winflows ودليل مالك كومة الخلايا الإلكترونية للتحقق من مواصفات مياه الإمداد لظروف التصميم.
5TEA (ppm كCaCO3) - مجموع الأنيونات القابلة للتبادل ، وهذا يمثل تركيز جميع الأنيونات الموجودة في مياه الغذاء بما في ذلك مساهمات OH ، CO2 و SiO2يجب استخدام تدفقات الرياح للتأكد من أن مياه الغذاء TEA مقبولة في التطبيقات المحددة وظروف التشغيلقيمة الجدول عند الحد الأدنى للجريان و الحد الأقصى لدرجة الحرارة
6يطبق حد صلابة ماء التغذية بنسبة 1.0 ppm كCaCO3 فقط على عملية التدفق المعاكس للتيار القياسي. ينخفض صلابة ماء التغذية المسموح بها إلى 0.1 ppm كCaCO3 في عملية التدفق المشترك.
7. يقل حد السيليكا المسموح به فوق 5 م 3 / ساعة التدفق. يقل حد السيليكا المسموح به إلى 0.5 ppm مع صلابة المياه الغذائية فوق 0.5 ppm كCaCO3.
8يتم الحد من مستوى البورون في الغذاء إلى 0.3 ppm كـ B كلما كان هناك شرط ضمان السيليكا أو شرط ضمان المقاومة فوق 10 MOhm-cm.حيث أن مستويات البور الأعلى قد تؤثر على الأداءبدون هذه المتطلبات الحد الأقصى هو 1.0 ppm بور.
9التناضح العكسي (RO) أو مياه التغذية المكافئة: توفر RO مياه تغذية EDI خالية بشكل كبير من الجسيمات والمواد الثقيلة والمواد العضوية ذات الوزن الجزيئي العالي ،التي يمكن أن تلوث وسائل تبادل الأيوناتيتم تحديد جودة دخول RO لأن كومة EDI تحتوي على أسرة معبأة من وسط تبادل الأيونات لا يمكن غسلها / سائل لإزالة الجسيمات.أنظمة ذات نظام مفتوح بين نظام RO (أو مصدر آخر) و E-Cell (exيجب تركيب مرشحات مباشرة قبل الخلية الإلكترونية لحماية الخلية الإلكترونية من التلوث بالجسيمات.تصفية مطلقة 5 ميكرو متراً أو تصفية اسمية 1 ميكرو متراً تكون مقبولة.
10. APHA - معيار اللون / المقياس المسمى لجمعية الصحة العامة الأمريكية ويتم تعريفه بواسطة ASTM D1209.
