| الطراز: |
معيار E-CELL-3X |
معدل تدفق الماء: |
5m3/hr |
| نطاق تدفق المياه: |
2.27-6.36m3/hr |
وزن الشحن: |
150 كجم |
| ضغط مدخل الماء |
4.8-6.9بار (70-100psi) |
انخفاض الضغط عند معدل التدفق القياسي |
1.4-2.4بار (20-35psi) |
| الأبعاد (W × H × D) |
30 سم × 61 سم × 48 سم(12×24×19) |
السيليكون (SiO2) حتى t |
99٪ |
وحدة E-CELL-3X للتأين الكهربائي الصناعي (EDI)
SUEZ معدات تحضير المياه عالية النقاء وحدة EDI E-CELL-3X هي وحدة إلكتروديونية (EDI) تستخدم التيار الكهربائي لإزالة الأيونات ولتلميع مياه التناضح العكسي.المياه التي تنتجها E-CELL-3X هي مياه نقية للغايةوالذي يناسب الصناعات الأكثر تطلبا مع متطلبات جودة المياه اليوم.تتبنى وحدة GE E-CELL-3X EDI الأمريكية تقنية وحدات ويمكن أن تتكيف مع متطلبات معالجة المياه المختلفة من خلال مطابقة أعداد مختلفة من الوحداتالآن، أصبحت هذه التكنولوجيا الوحيدة معيارًا تقنيًا. إنها توفر ضمانًا قويًا لإنتاج مياه عالية النقاء في الصناعات مثل توليد الطاقة، الإلكترونيات الصغيرة،المواد الكيميائية الدقيقة، والصيدلانية.
الوصف والاستخدام

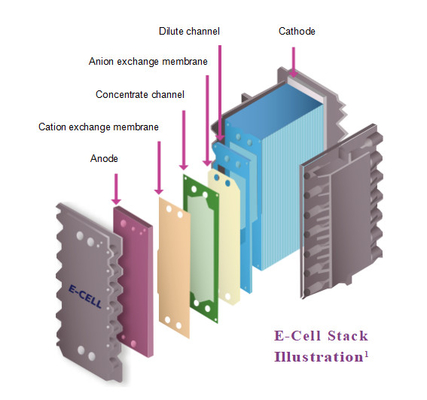

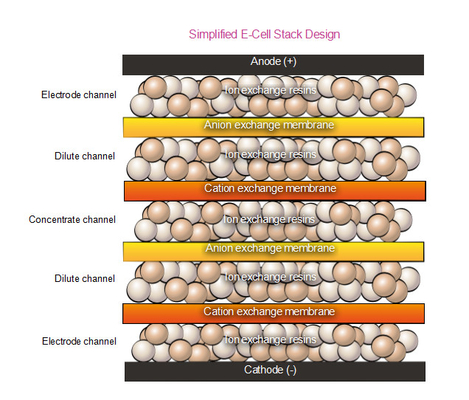

يجمع EDI بين الراتنجات التقليدية لتبادل الأيونات وتكنولوجيا التحليل الكهربائي بشكل عضوي لإزالة الأيونات الملوثة في الماء. Its greatest advantage is that EDI technology uses direct current to force polluting ions to continuously migrate out of the influent water and pass through the ion bed and ion exchange membrane into the concentrated water chamberفي نفس الوقت، التيار المستمر يمكن أن يقلب جزيئات الماء إلى أيونات الهيدروجين وأيونات الهيدروكسيد وتجدد باستمرار الراتنج.يمكن أن تنتج EDI مياه عالية النقاء بشكل مستمر ويمكن التنبؤ به.
معايير الجودة
علامة مع CE، UL، و CSA؛ المصنعة في منشأة معتمدة ISO 9001: 2000.
خصائص أداء وحدة E-CELL-3X EDI
• المقاومة: أكبر من 16 MΩ.cm
• الصوديوم: أقل من 3 ppb
• إزالة السيليكا (SiO2): تصل إلى 99٪ أو محتوى الصرف الصحي أقل من 5 ppb
• إزالة البورون: أكثر من 95%
• استرداد: يصل إلى 95%
• تدفق التركيز: عكس تدفق الماء
• الجهد: 0 - 300 VDC
• كثافة التيار: 0 - 5.2 ADC
• ضغط المدخل: 4.8 - 6.9 بار 70 - 100 psi
• انخفاض الضغط عند التدفق القياسي: 1.4 - 2.4 بار 20 - 35 psi

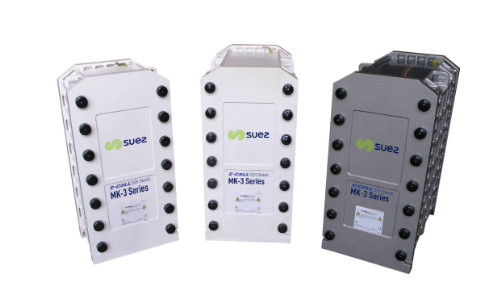

يظهر الشكل التالي GE و Suez و Veolia من اليسار إلى اليمين (جميعها نفس المنتج:فولياوحدة EDI)
سيناريوهات تطبيق نموذجية
يمكن استخدام المياه المنتجة من E-Cell-3X بشكل موثوق لتلبية تطبيقات المياه النقية للغاية الأكثر تطلبًا اليوم ، بما في ذلك على سبيل المثال لا الحصر:
- ماء نقي للغاية لغسل رقائق أشباه الموصلات، الألواح الشمسية، والأجهزة الإلكترونية الدقيقة الأخرى.
- مياه التغذية المنحوية من المعادن للكبائن عالية الضغط في محطات الطاقة وغيرها من المواقع الصناعية الثقيلة.
- ماء فائق النقاء لتوليد الهيدروجين الأخضر في المكهربات
من أجل سهولة التصميم وزيادة الثقة في تطبيق EDI الخاص بك ، نقدم توقعات وأمانات أداء E-Cell ، والتي يمكنك الحصول عليها من خلال برنامج Winflows * أو عن طريق الاتصال بنا.
ضمان الجودة
- علامة CE و RoHS و CSA و EAC
- المصنعة في منشأة ISO 9001 و ISO 14001
-معتمد مع UKCA
-إي-سيل-3 إكس ستيكز هي حلال معتمدة من قبل مجلس الغذاء والتغذية الإسلامي في أمريكا (IFANCA®)
| الخلية الإلكترونية 3X كومة المواصفات |
| الاسمية التدفق |
5.0 م3/h (22 gpm) |
| التدفق المعدل النطاق |
2.364 م3/h (10 ¢28 gpm) |
| البحرية الوزن |
165 كيلوغرام (364 (بالجنيهات) |
|
الأبعاد
(عرض x الارتفاع x عمق)
|
30 سم x 61 سم x 72 سم 12 × 24 × 29 |
| المنتج الماء الجودةملاحظة 1 |
| الضمانات متاحة |
| المقاومة |
≥ 16 ... (موهمسم |
| الصوديوم |
≤ 3ppb |
| السيليكا (SiO2) |
كما منخفضة كما 5ppb |
| بورون |
كما منخفضة كـ 008 ppb |
| نموذجي إزالة الكفاءات |
| الصوديوم |
≥ 99.9٪ إزالة |
| السيليكا (SiO2) |
إرفع إلى 99٪ إزالة |
| بورون |
إرفع إلى 96% إزالة |
| التشغيلالمعلمات |
| التعافي |
إرفع إلى 97% |
| الجهد |
0 ¢ 400 VDC |
| أمبيرج |
خمسة.2 إد سي |
| المدخل الضغط ملاحظة 2 |
≤ 6.9 بار (100 (psi) |
| الضغط أسقط ملاحظة 3 |
1.4 28 بار (20 ¢40 (psi) |
| الغذاء الماء المواصفات ملاحظة 4 |
|
مجموع الأنيونات القابلة للتبادل
(TEA كCaCO3)الملاحظة 5
|
≤ 65 ppm
|
| معادلة التوصيل |
≤ 112μS/cm |
| الحرارة |
4.440 ̊C (40 ̊104 ̊F) |
| القسوة الكلية (ك CaCO)3)الملاحظة 6 |
≤ 1.0ppm |
| السيليكا (SiO)2)الملاحظة 7 |
≤ 1.0ppm |
| إجمالي عضوي الكربون (TOC كـ C) |
≤ 0.5ppm |
| إجماليالكلور |
≤ 0.05 ppm |
| (في) م هـ2S |
≤ 0.01 ppm |
| بورون ملاحظة 8 |
≤ 1.0ppm |
| الحموضة |
4 إلى11 |
| النفط &الدهون |
لا شيء قابل للكشف |
| الجسيمات ملاحظة 9 |
ROيمتد |
| الأكسدة الوكلاء |
لا شيء قابل للكشف |
| اللون ملاحظة 10 |
≤ 5(أف إيه إيه) |
ملاحظات:
1يمكن أن يختلف الأداء الفعلي بناءً على ظروف الموقع. راجع برنامج Winflows Prediction للتحقق من جودة المنتج المتوقع والمقاومة.ضمانات أداء الصوديوم والسيليكا المقدمة في ظروف التصميماتصل بنا للحصول على بور أو ضمانات أخرى
2يتم تحديد ضغط المدخل من خلال متطلبات الضغط أسفل نهر لتدفقات المنتج والتركيز، واختيار التشغيل المعاكس أو المتزامن، وانخفاض ضغط المجموعة.
3عند التدفق الاسمي و 25 درجة مئوية. الرجوع إلى برنامج التنبؤ التدفقات للتحقق من ظروف التصميم.
4الرجوع إلى برنامج التنبؤ بتدفقات الرياح ودليل تشغيل كومة الخلايا الإلكترونية للتحقق من مواصفات مياه التغذية في ظروف التصميم.
5TEA (ppm كCaCO3) - مجموع الأنيونات القابلة للتبادل، وهذا يمثل تركيز جميع الأنيونات في مياه التغذية، بما في ذلك مساهمات من OH، CO2 و SiO2.يجب استخدام تدفقات الرياح للتأكد من أن مياه التغذية TEA مقبولة في ظروف التشغيل الخاصة بالتطبيقيتم إعطاء القيم المدرجة في الجدول عند الحد الأدنى للجريان ودرجة الحرارة القصوى.
6حد صلابة مياه الإمداد بنسبة 1.0ppm كCaCO3 هو للعمل المعاكس للتيار القياسي فقط. في ظل التشغيل المشترك ، يتم تقليل صلابة مياه الإمداد المسموح بها إلى 0.1ppm كCaCO3.
7عند معدلات تتجاوز التدفق الاسمي ، يتم تقليل الحد المسموح به للسيليكا. عندما تتجاوز صلابة مياه الإمداد 0.5 ppm كCaCO3 ، يتم تقليل الحد المسموح به للسيليكا إلى 0.5 ppm.
8عندما يكون هناك شرط ضمان للسيليكا أو يكون شرط ضمان المقاومة أعلى من 10 MOhm-cm ، يتم الحد من مستوى بور الإدخال إلى 0.3 ppm كـ B لأن مستويات بور أعلى قد تؤثر على الأداء.في حالة عدم وجود هذه المتطلبات، فإن الحد الأقصى هو 1.0 ppm من البور.
9التناضح العكسي (RO) أو مياه التغذية المكافئة: يوفر RO مياه التغذية إلى EDI التي خالية أساسًا من الجسيمات والمواد الكولويدية ،والمواد العضوية ذات الوزن الجزيئي العالي التي يمكن أن تلوث وسائل تبادل الأيوناتنظرًا لأن كومة EDI تحتوي على أسرّة معبأة من وسائل تبادل الأيونات التي لا يمكن غسلها / تسريعها لإزالة الجسيمات ، يجب تحديد نوعية دخول RO.أنظمة ذات نظام مفتوح بين نظام RO (أو مصدر آخر) و E-Cell (e)على سبيل المثال، خزان التخزين، مكسرات الكربون) يجب أن يكون فلتر مثبت مباشرة قبل الخلية الإلكترونية لحماية الخلية الإلكترونية من تلوثها بالجسيمات.المرشح المطلق 5μm أو المرشح الاسمي 1μm مقبول.
APHA - معيار اللون / المقياس المسمى على اسم جمعية الصحة العامة الأمريكية ويتم تحديده بواسطة ASTM.
لمزيد من النماذج، يرجى النقر على:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
أمثلة أداء تكنولوجيا E-Cell EDI
وقد تم تطبيق تكنولوجيا E-Cell EDI بنجاح في مختلف الصناعات مثل الطاقة والبترول والكيماويات والصلب والصيدلة والإلكترونيات.
للحصول على الحالات التطبيقية، يرجى النقر على:https://www.fgwater.com/Industries/
