تم تصميم E-Cell*-3X
توفير المياه النقية للغاية للتطبيقات الصناعية بما في ذلك الطاقة والموصلات النصفية والصناعات العامة.
· إنتاج المياه ذات الجودة المختلطة بشكل مستمر.
· لا تتطلب أي حمض أو حمض للجداد من الراتنج تبادل الأيونات داخل كومة.
· تكون خالية من التسرب، مضمونة.
· القضاء على حقن المالح والتركيز إعادة التداول، وتبسيط تصميم النظام.
الوصف والاستخدام

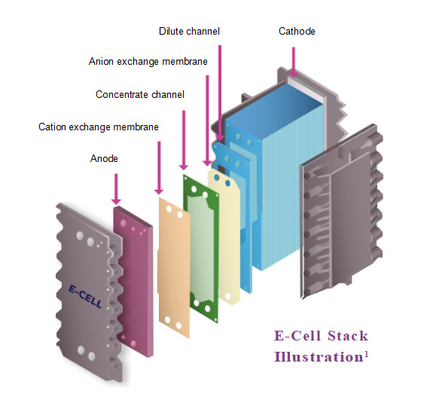

مجموعات E-Cell-3X هي مجموعات تحويل الكهرباء إلى أيونات (EDI) تستخدم التيار الكهربائي لتحويل المياه إلى أيونات وترشحها بالتناضح العكسي (RO).المياه المنتجة لـ E-Cell-3X في مستوى النقاء المطلوب في التطبيقات المتطلبة اليوم.
تطبيقات نموذجية
· الميكروإلكترونيات
· توليد الكهرباء (NOx ، تغذية المرجل)
· الصناعة العامة
ضمان الجودة
· علامة CE و UL و CSA
· تصنيع في منشأة ISO 9001: 2000

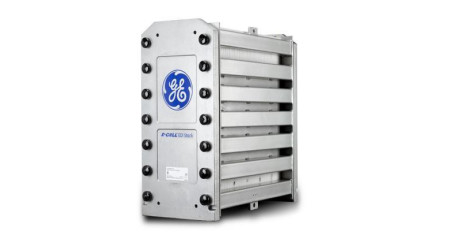

يظهر الشكل التالي GE و Suez و Veolia من اليسار إلى اليمين (جميعها نفس المنتج:فولياوحدة EDI)
سيناريوهات تطبيق نموذجية
يمكن استخدام المياه المنتجة من E-Cell-3X بشكل موثوق لتلبية تطبيقات المياه النقية للغاية الأكثر تطلبًا اليوم ، بما في ذلك على سبيل المثال لا الحصر:
- ماء نقي للغاية لغسل رقائق أشباه الموصلات، الألواح الشمسية، والأجهزة الإلكترونية الدقيقة الأخرى.
- مياه التغذية المنحوية من المعادن للكبائن عالية الضغط في محطات الطاقة وغيرها من المواقع الصناعية الثقيلة.
- ماء فائق النقاء لتوليد الهيدروجين الأخضر في المكهربات
من أجل سهولة التصميم وزيادة الثقة في تطبيق EDI الخاص بك ، نقدم توقعات وأمانات أداء E-Cell ، والتي يمكنك الحصول عليها من خلال برنامج Winflows * أو عن طريق الاتصال بنا.
ضمان الجودة
- علامة CE و RoHS و CSA و EAC
- المصنعة في منشأة ISO 9001 و ISO 14001
-معتمد مع UKCA
-إي-سيل-3 إكس ستيكز هي حلال معتمدة من قبل مجلس الغذاء والتغذية الإسلامي في أمريكا (IFANCA®)
| مواصفات كومة E-Cell-3X |
| التدفقات الاسمية |
5.0 م3/ساعة |
22.0 gpm |
| نطاق معدل التدفق |
2.27 6.36 م3/ساعة |
10 28 gpm |
| وزن الشحن |
135 كجم |
298 باوند |
|
الأبعاد
(العرض × الارتفاع × العمق)
|
31 سم × 61 سم × 66 سم |
12 × 24 × 26 |
| أداء نموذجي |
| جودة المنتج |
| المقاومة |
> 16 MOhm-cm |
| الصوديوم |
< 3 نقطة مئوية |
| إزالة السيليكا (SiO2) |
ما يصل إلى 99٪ أو < 5 ppb |
| إزالة البورون |
> 95% |
| معايير التشغيل |
| التعافي |
ما يصل إلى 95% |
| تدفق التركيز |
التيار المضاد لتدفق المنتج1 |
| الجهد |
0 ¥ 400 VDC |
| أمبيرج |
0 ̊5.2 ADC |
| ضغط المدخل عند التدفق الاسمي |
4.1 ¥6.9 بار |
60 ‰ 100 سم |
| انخفاض الضغط عند التدفق الاسمي |
1.4 ∙2.8 بار |
20 ‰ 40 سم |
| المواصفات الحد الأقصى لمياه التغذية |
| مياه العلف - مجموع الأنيونات القابلة للتبادل (TEA كCaCO3) |
< 25 ملغ/لتر |
< 25 ppm |
| مياه الغذاء التوصيل، معادلة NaHCO3 |
< 43 μS/cm |
< 43 μS/cm |
| الحرارة |
5 ̊40 ̊C |
40 ̊104 ̊F |
| القسوة الإجمالية (ك CaCO3) |
< 1.0 ملغ/لتر |
< 1.0 ppm |
| السيليكا (SiO2) |
< 1.0 ملغ/لتر |
< 1.0 ppm |
| الكربون العضوي الكلي (TOC كC) |
< 0.5 ملغ/لتر |
< 0.5 ppm |
| الكلور الكلي |
< 0.05 ملغ/لتر |
< 0.05 ppm |
الأداء الفعلي قد يختلف اعتماداً على ظروف الموقع. برنامج إشارة E-Calc للتنبؤ للتحقق من الأداء الفعلي. براءات الاختراع قيد الانتظار.
1 عملية التدفق المشترك مقبولة عندما تكون تركيزات صلابة الغذاء < 0.1 ppm كCaCO3.
| مجموعات الخلايا الإلكترونية |
| وصف المنتج |
التطبيق |
التدفقات الاسمية |
نطاق التدفق |
المقاومة |
الاسترداد الاسمي |
صلابة |
| الخلية الإلكترونية 3X |
الصناعية |
22 gpm
5.0 م3/ساعة
|
10 28 gpm
2.3 إلى 6.4 م3/ساعة
|
> 16 MOhm-cm |
87-95% |
< 1.0 ppm |
| (إي سيل إم كيه 3) |
الصناعية |
15 gpm
3.4 م3/ساعة
|
7.5 20 جرام في الدقيقة
1.7 إلى 4.5 م3/ساعة
|
> 16 MOhm-cm |
87-95% |
< 1.0 ppm |
| (إي سيل) (إم كيل) (إم كيل) (إم كيل) |
الصيدلانية |
15 gpm
3.4 م3/ساعة
|
7.5 20 جرام في الدقيقة
1.7 إلى 4.5 م3/ساعة
|
> 10 MOhm-cm |
87-95% |
< 1.0 ppm |
| الخلية الإلكترونية MK-3PharmHT |
الصيدلانية
الماء الساخن
|
15 gpm
3.4 م3/ساعة
|
7.5 20 جرام في الدقيقة
1.7 إلى 4.5 م3/ساعة
|
> 10 MOhm-cm |
87-95% |
< 1.0 ppm |
| (إي سيل) (إم كيل) (إم كيل) (إم كيل) |
الصناعة الدوائية |
5 gpm
1.1 متر3/ساعة
|
2.5 إلى 6.5 gpm
0.6 إلى 1.5 م3/ساعة
|
> 16 MOhm-cm |
78-93% |
< 1.0 ppm |
| الخلية الإلكترونية MK-3MiniHT |
المياه الساخنة الصناعية / الصيدلانية |
5 gpm
1.1 متر3/ساعة
|
2.5 إلى 6.5 gpm
0.6 إلى 1.5 م3/ساعة
|
> 10 MOhm-cm |
78-93% |
< 1.0 ppm |
| يتم توفير مجموعات جيل MK-2 فقط كمجموعات بديلة لدعم تركيبات النظام القائمة. |
| (إي-سل MK-2E) |
الصناعية |
15 gpm
3.4 م3/ساعة
|
7.5 20 جرام في الدقيقة
1.7 إلى 4.5 م3/ساعة
|
> 16 MOhm-cm |
90-95% |
< 0.5 ppm |
| (إي-سيل MK-2Pharm) |
الصيدلانية |
18 gpm
4.1 متر3/ساعة
|
7.5 20 جرام في الدقيقة
1.7 إلى 4.5 م3/ساعة
|
> 10 MOhm-cm |
90-95% |
< 0.5 ppm |
| الخلية الإلكترونية MK-2PharmHT |
الصيدلانية
الماء الساخن
|
18 gpm
4.1 متر3/ساعة
|
7.5 20 جرام في الدقيقة
1.7 إلى 4.5 م3/ساعة
|
> 10 MOhm-cm |
90-95% |
< 0.5 ppm |
| (إي-سيل) (إم كيه-2ميني) |
الصناعة الدوائية |
5 gpm
1.1 متر3/ساعة
|
2.5 إلى 6.5 gpm
0.6 إلى 1.5 م3/ساعة
|
> 16 MOhm-cm |
90-95% |
< 0.5 ppm |
| الخلية الإلكترونية MK-2MiniHT |
المياه الساخنة الصناعية / الصيدلانية |
5 gpm
1.1 متر3/ساعة
|
2.5 إلى 6.5 gpm
0.6 إلى 1.5 م3/ساعة
|
> 10 MOhm-cm |
90-95% |
< 0.5 ppm |
يمكن العثور على تفاصيل أخرى عن المجموعة في أوراق المعلومات الخاصة بالمجموعة.
لمزيد من النماذج، يرجى النقر على:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
أمثلة أداء تكنولوجيا E-Cell EDI
وقد تم تطبيق تكنولوجيا E-Cell EDI بنجاح في مختلف الصناعات مثل الطاقة والبترول والكيماويات والصلب والصيدلة والإلكترونيات.
للحصول على الحالات التطبيقية، يرجى النقر على:https://www.fgwater.com/Industries/
