تكنولوجيا إلكتروديونية الخلايا الإلكترونية من شركة "فيوليا": القضاء بفعالية على الملحات المتبقية والأنواع القابلة للتأين لتطبيقات المياه النقية للغاية والنقية العالية.

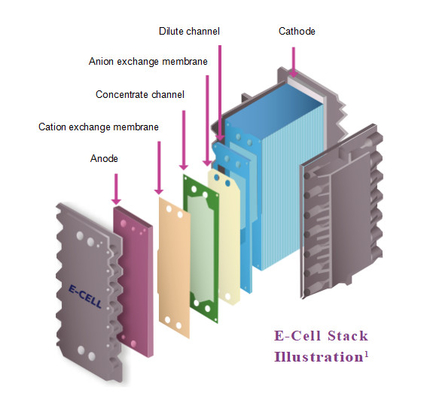

تدور أنظمة EDI حول المكون الأساسي - كومة EDI. تقدم Veolia مجموعة من كومة E-Cell مصممة لتطبيقات متنوعة ، إلى جانب أنظمة EDI المصممة مسبقاً.سواء اخترت مجموعات E-Cell مستقلة أو نظام شامل، توفر خبرة شركة Veolia، ووصولها العالمي، وأدائها المثبت أكبر قدر من الثقة في حلول المياه النقية للغاية أو عالية النقاء.
بيانات المعلمات
| العلامة التجارية |
شركة Veolia EDI |
| مبادلة ppm |
65.0 |
| شريط ضغط المدخل |
6.9 |
| ضغط المدخل psi |
100 |
| الحرارة القصوى °C |
40 |
| الحرارة القصوى °F |
104 |
| شريط انخفاض الضغط |
1،4-2،8 |
| انخفاض الضغط في الصفر |
20-40 |
| النسبة المئوية |
ما يصل إلى 97% |
| التدفق m3/h |
2،3-64 |
| معدل التدفق gpm/ft2 |
10-28 |
| الجهد الكهربائي V |
0-400 VDC |
| وزن الشحن في كيلوغرام |
165 |
| وزن الشحن |
364 |
| التطبيق |
مياه نظيفة، مياه إمدادات الغلاية |
يرجى الاطلاع على المعلمات التفصيلية أدناه

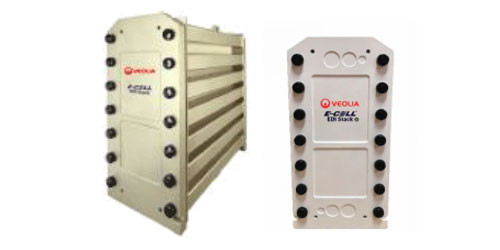

الوصف العام لمجموعة E-Cell MK-3
تم تصميم E-Cell MK-3 Stack ، وهو مكون من خط منتجات E-Cell * للتأين الكهربائي ، خصيصًا:
* الاستفادة من التيار الكهربائي لإنتاج المياه النقية للغاية الضرورية لتصنيع أشباه الموصلات وتوليد الطاقة وإنتاج الألواح الشمسية والعديد من الصناعات الثقيلة الأخرى.
* تحقيق أعلى مستويات الأداء، والتي تتميز بأعلى معايير جودة المياه المنتجة وأقل استهلاك للطاقة.
* تقليل الحاجة إلى التنظيف ، حتى عند مستويات صلابة مياه الإمداد العالية ، من خلال استخدام التشغيل المعاكس للتيار.
* ضمان التشغيل الخالي من التسرب ، مدعوم بضمان قياسي مدته 3 سنوات.
* تعمل بسلاسة ومتواصلة ، مما يلغي الحاجة إلى التجدد الخام أو الحمضي لراتنج تبادل الأيونات داخل كومة.
* إزالة الحاجة إلى حقن المالحة المالحة أو إعادة تدوير المركز.

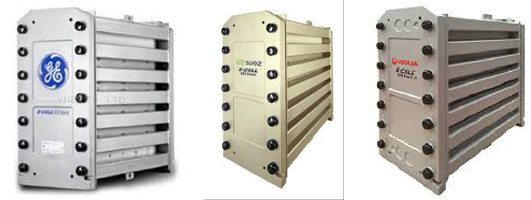

يظهر الشكل التالي GE و Suez و Veolia من اليسار إلى اليمين (جميعها نفس المنتج:فولياوحدة EDI)
التطبيقات النموذجية لمجموعة الخلايا الإلكترونية MK-3
المياه النقية للغاية التي تنتجها مجموعة E-Cell MK-3 تلبي بثقة المتطلبات الصارمة لتطبيقات اليوم الأكثر تطلبًا ، بما في ذلك:
* الماء النقي للغاية لغسل رقائق أشباه الموصلات والألواح الشمسية ومكونات الإلكترونيات الدقيقة الأخرى.
* مياه تغذية الغلاية المنحطمة لغلايات الضغط العالي المستخدمة في محطات توليد الكهرباء والمرافق الصناعية الثقيلة الأخرى.
لتبسيط عملية التصميم وزيادة الثقة في تطبيق EDI الخاص بك،يمكن الوصول إلى توقعات وأمانات أداء E-Cell بسهولة من خلال برنامج Winflows * أو عن طريق الاتصال مباشرة بنا.
ضمان الجودة لمجموعة الخلايا الإلكترونية MK-3
يتم دعم E-Cell MK-3 Stack من خلال تدابير ضمان جودة شاملة ، مما يضمن موثوقيتها وسلامتها في تطبيقات متنوعة.هنا ضمانات الجودة الرئيسية المرتبطة بهذا المنتج:
* يحمل علامات CE و RoHS و CSA و EAC ، مما يعني الامتثال للمعايير الدولية للسلامة والبيئة.
* يتم تصنيع المجموعة في منشأة تلتزم بـ ISO 9001 و ISO 14001 ، وهما معايير معترف بها عالميا لإدارة الجودة والمسؤولية البيئية.
* هو معتمد مع UKCA ، مما يدل على الامتثال للمتطلبات الأساسية للصحة والسلامة التي وضعتها المملكة المتحدة.
* تم منح E-Cell MK-3 Stacks شهادة Halal من قبل المجلس الإسلامي للأغذية والتغذية في أمريكا (IFANCA®) ،تشير إلى امتثالهم لقوانين النظام الغذائي للمجتمع الإسلامي.
توفر ضمانات الجودة هذه للعملاء الثقة بأن E-Cell MK-3 Stack تلبي المعايير الصارمة من حيث السلامة والموثوقية والاستدامة البيئية.
| الـ " إم كي 3 " كومة المواصفات |
| الاسمية التدفق |
3.4 م3/h (15 gpm) |
| التدفق المعدل النطاق |
1.6 4.5 م3/h (7).0 20 gpm) |
| البحرية الوزن |
100 كيلوغرام (220 (بالجنيهات) |
|
الأبعاد
(عرض x الارتفاع xعمق)
|
30 سم x 61 سم × 54 سم
12 x 24 x 22
|
| المنتج الماء الجودةملاحظة 1 |
| الضمانات متاحة |
| المقاومة |
≥ 16 ... (موهمسم |
| الصوديوم |
≤ 3ppb |
| السيليكا (SiO2) |
كما منخفضة كما 5 ppb |
| بورون |
كما منخفضة كـ 008 ppb |
| نموذجي إزالة الكفاءات |
| الصوديوم |
≥ 99.9٪ إزالة |
| السيليكا (SiO2) |
إرفع إلى 99٪ إزالة |
| بورون |
إرفع إلى 96% إزالة |
| التشغيلالمعلمات |
| التعافي |
إرفع إلى 96% |
| الجهد |
0 ¢ 300 VDC |
| أمبيرج |
خمسة.2 إد سي |
| المدخل الضغط ملاحظة 2 |
≤ 6.9 بار (100 (psi) |
| الضغط أسقط ملاحظة 3 |
1.4 28 بار (20 ¢40 (psi) |
| الغذاء الماء المواصفات ملاحظة 4 |
|
مجموع الأنيونات القابلة للتبادل
(TEA كCaCO3)الملاحظة 5
|
≤ 63.6 ppm
|
| التوصيل معادلة |
≤ 109μS/cm |
| الحرارة |
4.440 ̊C (40 ̊104 ̊F) |
|
القسوة الكلية
(ك CaCO3)الملاحظة 6
|
≤ 1.0ppm |
| السيليكا (SiO)2)الملاحظة 7 |
≤ 1.0ppm |
| إجمالي عضوي الكربون (TOC كـ C) |
≤ 0.5ppm |
| إجماليالكلور |
≤ 0.05 ppm |
| (في) م هـ2S |
≤ 0.01 ppm |
| بورون ملاحظة 8 |
≤ 1.0ppm |
| الحموضة |
4 إلى11 |
| النفط &الدهون |
لا شيء قابل للكشف |
| الجسيمات ملاحظة 9 |
ROيمتد |
| الأكسدة الوكلاء |
لا شيء قابل للكشف |
| اللون ملاحظة 10 |
≤ 5(أف إيه إيه) |
ملاحظات:
1يمكن أن يختلف الأداء الفعلي بناءً على ظروف الموقع. راجع برنامج Winflows Prediction للتحقق من جودة المنتج المتوقع والمقاومة.ضمانات أداء الصوديوم والسيليكا المقدمة في ظروف التصميماتصل بنا للحصول على بور أو ضمانات أخرى
2يتم تحديد ضغط المدخل من خلال متطلبات الضغط أسفل نهر لتدفقات المنتج والتركيز، واختيار التشغيل المعاكس أو المتزامن، وانخفاض ضغط المجموعة.
3عند التدفق الاسمي و 25 درجة مئوية. الرجوع إلى البرنامج التنبؤ Winflows للتحقق من ظروف التصميم.
4الرجوع إلى برنامج التنبؤ بتدفقات الرياح ودليل تشغيل كومة الخلايا الإلكترونية للتحقق من مواصفات مياه التغذية في ظروف التصميم.
5TEA (ppm كCaCO3) - إجمالي الأنيونات القابلة للتبادل، وهذا يمثل تركيز جميع الأنيونات في مياه التغذية، بما في ذلك مساهمات من OH، CO2 و SiO2.يجب استخدام تدفقات الرياح للتأكد من أن مياه التغذية TEA مقبولة في ظروف التشغيل الخاصة بالتطبيقيتم إعطاء القيم المدرجة في الجدول عند الحد الأدنى للجريان ودرجة الحرارة القصوى.
6حد صلابة مياه الإمداد بنسبة 1.0ppm كCaCO3 هو للعمل المعاكس للتيار القياسي فقط. في ظل التشغيل المشترك ، يتم تقليل صلابة مياه الإمداد المسموح بها إلى 0.1ppm كCaCO3.
7عند معدلات تتجاوز التدفق الاسمي ، يتم تقليل الحد المسموح به للسيليكا. عندما تتجاوز صلابة مياه الإمداد 0.5 ppm كCaCO3 ، يتم تقليل الحد المسموح به للسيليكا إلى 0.5 ppm.
8عندما يكون هناك شرط ضمان للسيليكا أو يكون شرط ضمان المقاومة أعلى من 10 MOhm-cm ، يتم الحد من مستوى بور الإدخال إلى 0.3 ppm كـ B لأن مستويات بور أعلى قد تؤثر على الأداء.في حالة عدم وجود هذه المتطلبات، فإن الحد الأقصى هو 1.0 ppm من البور.
9التناضح العكسي (RO) أو مياه التغذية المكافئة: يوفر RO مياه التغذية إلى EDI التي خالية أساسًا من الجسيمات والمواد الكولويدية ،والمواد العضوية ذات الوزن الجزيئي العالي التي يمكن أن تلوث وسائل تبادل الأيوناتنظرًا لأن كومة EDI تحتوي على أسرّة معبأة من وسائل تبادل الأيونات التي لا يمكن غسلها / تسريعها لإزالة الجسيمات ، يجب تحديد نوعية دخول RO.أنظمة ذات نظام مفتوح بين نظام RO (أو مصدر آخر) و E-Cell (e)على سبيل المثال، خزان التخزين، مكسرات الكربون) يجب أن يكون فلتر مثبت مباشرة قبل الخلية الإلكترونية لحماية الخلية الإلكترونية من التلوث بالجسيمات.المرشح المطلق 5μm أو المرشح الاسمي 1μm مقبول.
APHA - معيار اللون / المقياس المسمى على اسم جمعية الصحة العامة الأمريكية ويتم تحديده بواسطة ASTM.
لمزيد من النماذج، يرجى النقر على:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
أمثلة أداء تكنولوجيا E-Cell EDI
وقد تم تطبيق تكنولوجيا E-Cell EDI بنجاح في مختلف الصناعات مثل الطاقة والبترول والكيماويات والصلب والصيدلة والإلكترونيات.
للحصول على الحالات التطبيقية، يرجى النقر على:https://www.fgwater.com/Industries/
