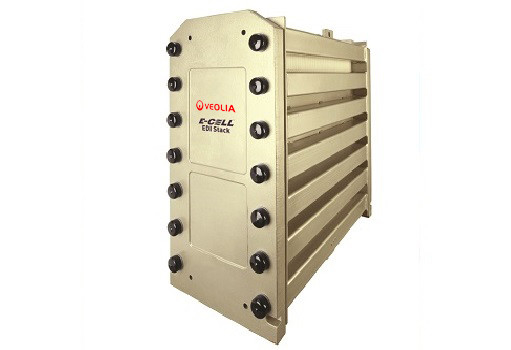

تتكون مجموعات إلكترودينيات الخلايا الإلكترونية (EDI) من جوهر نظام مصمم بالكامل لتوليد مياه فائقة النقاء عالية النقاء. توفر Veolia عدة نماذج ذات قدرات مختلفة ،مناسبة لمختلف الصناعات مثل توليد الطاقة، تصنيع أشباه الموصلات، إنتاج الألواح الشمسية، إنتاج الأدوية، والعديد من المواقع الصناعية الثقيلة الأخرى.يتم استخدام مجموعات E-Cell التي تم شراؤها من Veolia عادةً من قبل مصنعي المعدات الأصلية (OEMs) عند بناء أنظمة EDI لتطبيقات وقدرات مختلفة تحت الإرشاد التقني لشركة Veoliaويقدم شركة Veolia أيضاً مجموعة من الأجهزة إلى السوق من خلال وسائل أخرى، بما في ذلك مباشرة إلى المستخدمين النهائيين لاستبدال مجموعات EDI في أنظمتهم الحالية. يمكن استخدامها ل 7.0 م3/ساعة (31 جرام/مليون) من مياه تغذية الغلاية والتوربينات لتوليد البخار أو مكافحة أكسيد النيتروجين في قطاع الطاقة والصناعة العامة، وكذلك شطف الماء للطلاء.

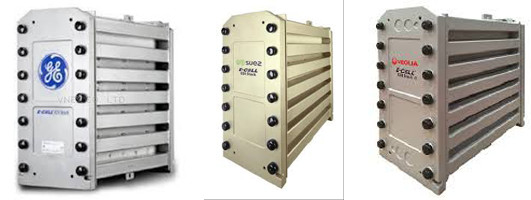

يظهر الشكل التالي GE و Suez و Veolia من اليسار إلى اليمين (جميعهم نفس المنتج: MK-7 EDI Stack).
الوصف العام
تم تصميم E-Cell MK-7 Stack ، والتي هي جزء من خط منتجات E-Cell electrodeionization ل: - استخدام التيار الكهربائي لتزويد المياه النقية للغاية لتوليد الطاقة ،إنتاج الألواح الشمسية- توفير أداء متميز، يشمل أعلى مستويات جودة المياه المنتجة وأدنى استهلاك للطاقة.- تقليل متطلبات التنظيف عند مستويات أعلى من صلابة مياه الإمداد من خلال التشغيل ضد التيار- تكون خالية من التسرب، والتي تضمن مع العادة 3 سنوات الضمان المتكافئ. - تعمل باستمرار ولا تتطلب الخام أو الحمض لتجديد الراتنج تبادل الأيونات داخل كومة.- لا يتطلب حقن المالح أو إعادة تدوير التركيز.
تطبيقات نموذجية
يمكن الاعتماد على المياه المنتجة من E-Cell MK-7 لتلبية أكثر تطبيقات المياه النقية الطموحة اليوم ، مثل:- مياه التغذية المنزوعة من المعادن للدخانات عالية الضغط في محطات توليد الكهرباء والمواقع الصناعية الثقيلة الأخرى- ماء فائق النقاء لغسل الألواح الشمسية وغيرها من الميكروإلكترونيات - ماء فائق النقاء لتوليد الهيدروجين الأخضر
ضمان الجودة
-مصنعة في منشأة ISO 9001 و ISO 14001 -معتمدة مع UKCA- E-Cell MK-7 المجموعات هي Halal معتمدة من قبل مجلس الغذاء والتغذية الإسلامي في أمريكا (IFANCA®).
| الخلية الإلكترونية (إم كيه-7) كومةالمواصفات |
| الاسمية التدفق |
7.0 م3/h (31 gpm) |
| التدفق المعدل النطاق |
4.2 7.8 م3/h (18 34 gpm) |
| البحرية الوزن |
165 كيلوغرام (364 (بالجنيهات) |
|
الأبعاد
(عرض x الارتفاع x عمق)
|
30 سم x 61 سم x 74 سم
12 x 24 x 30
|
| المنتج الماء الجودةملاحظة 1 |
| الضمانات متاحة |
| المقاومة |
≥ 16 ... (موهمسم |
| الصوديوم |
≤ 3ppb |
| السيليكا (SiO2) |
كما منخفضة كما 5 ppb |
| نموذجي إزالة الكفاءات |
| الصوديوم |
≥ 99.9٪ إزالة |
| السيليكا (SiO2) |
إرفع إلى 99٪ إزالة |
| التشغيلالمعلمات |
| التعافي |
إرفع إلى 97% |
| الجهد |
0 ¢ 400 VDC |
| أمبيرج |
خمسة.2 إد سي |
| المدخل الضغط ملاحظة 2 |
≤ 6.9 بار (100 (psi) |
| الضغط أسقط ملاحظة 3 |
2.4 ¢34 بار (35 ¢50 (psi) |
| الغذاء الماء المواصفات ملاحظة 4 |
|
إجمالي قابلة للتبديلالأنيونات
(TEA) كما CaCO3) ملاحظة 5
|
≤ 36 ppm
|
| التوصيل معادلة |
≤ 62μS/cm |
| الحرارة |
4.440 ̊C (40 ̊104 ̊F) |
|
إجماليصلابة
(كما CaCO3) ملاحظة 6
|
≤ 1.0ppm |
| السيليكا (SiO2) ملاحظة 7 |
≤ 1.0ppm |
| إجمالي عضوي الكربون (TOC كـ C) |
≤ 0.5ppm |
| إجماليالكلور |
≤ 0.05 ppm |
| (في) م هـ2S |
≤ 0.01 ppm |
| بورون ملاحظة 8 |
≤ 1.0ppm |
| الحموضة |
4 إلى11 |
| النفط &الدهون |
لا شيء قابل للكشف |
| الجسيمات ملاحظة 9 |
ROيمتد |
| الأكسدة الوكلاء |
لا شيء قابل للكشف |
| اللون ملاحظة 10 |
≤ 5(أف إيه إيه) |
ملاحظات:
1قد يختلف الأداء الفعلي اعتمادا على ظروف الموقع. البرنامج الإشارة Winflows التنبؤ للتحقق من جودة المنتج المرتقب للمياه وكذلك المقاومة، الصوديوم،و ضمانات أداء السيليكا التي تقدم لظروف التصميمللحصول على بور أو ضمانات أخرى، اتصل بـ"فيوليا".
2يتم تحديد ضغط المدخل من خلال متطلبات الضغط أسفل مجرى المنتج وتدفقات التركيز ، واختيار التشغيل ضد التيار أو التيار المشترك ، وانخفاض ضغط المجموعة.
3. عند التدفق الاسمي و 25 درجة مئوية. البرنامج الإشارة Winflows الإسقاط للتحقق من ظروف التصميم.
4الرجوع إلى برنامج الإسقاط Winflows ودليل مالك كومة الخلايا الإلكترونية للتحقق من مواصفات مياه الإمداد لظروف التصميم.
5TEA (ppm كCaCO3) - مجموع الأنيونات القابلة للتبادل ، وهذا يمثل تركيز جميع الأنيونات الموجودة في مياه الغذاء بما في ذلك مساهمات OH ، CO2 و SiO2يجب استخدام تدفقات الرياح للتأكد من أن مياه الغذاء TEA مقبولة في التطبيقات المحددة وظروف التشغيلقيمة الجدول عند الحد الأدنى للجريان و الحد الأقصى لدرجة الحرارة
6يطبق حد صلابة ماء التغذية بنسبة 1.0 ppm كCaCO3 فقط على عملية التدفق المعاكس للتيار القياسي. ينخفض الصلابة المسموح بها لمياه التغذية إلى 0.1 ppm كCaCO3 في عملية التدفق المشترك.
7. يقل حد السيليكا المسموح به فوق 5 م 3 / ساعة التدفق. يقل حد السيليكا المسموح به إلى 0.5 ppm مع صلابة مياه الإمداد فوق 0.5 ppm كCaCO3.
8يتم الحد من مستوى البورون في الغذاء إلى 0.3 ppm كـ B كلما كان هناك شرط ضمان السيليكا أو شرط ضمان المقاومة فوق 10 MOhm-cm.حيث أن مستويات البور الأعلى قد تؤثر على الأداءبدون هذه المتطلبات الحد الأقصى هو 1.0 ppm بور.
9التناضح العكسي (RO) أو مياه التغذية المكافئة: توفر RO مياه تغذية EDI خالية بشكل كبير من الجسيمات والمواد الثقيلة والمواد العضوية ذات الوزن الجزيئي العالي ،التي يمكن أن تلوث وسائل تبادل الأيوناتيتم تحديد جودة دخول RO لأن كومة EDI تحتوي على أسرة معبأة من وسط تبادل الأيونات لا يمكن غسلها / سائل لإزالة الجسيمات.أنظمة ذات نظام مفتوح بين نظام RO (أو مصدر آخر) و E-Cell (exيجب تركيب مرشحات مباشرة قبل الخلية الإلكترونية لحماية الخلية الإلكترونية من التلوث بالجسيمات.تصفية مطلقة 5 ميكرو متراً أو تصفية اسمية 1 ميكرو متراً تكون مقبولة.
10. APHA - معيار اللون / المقياس المسمى لجمعية الصحة العامة الأمريكية ويتم تعريفه بواسطة ASTM D1209.
ما يلي هي وحدات Veolia EDI
أمثلة أداء تكنولوجيا E-Cell EDI
وقد تم تطبيق تكنولوجيا E-Cell EDI بنجاح في مختلف الصناعات مثل الطاقة والبترول والكيماويات والصلب والصيدلة والإلكترونيات.
