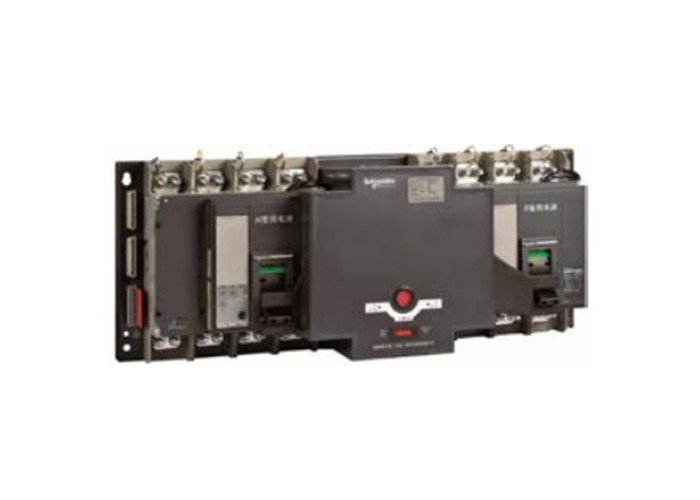

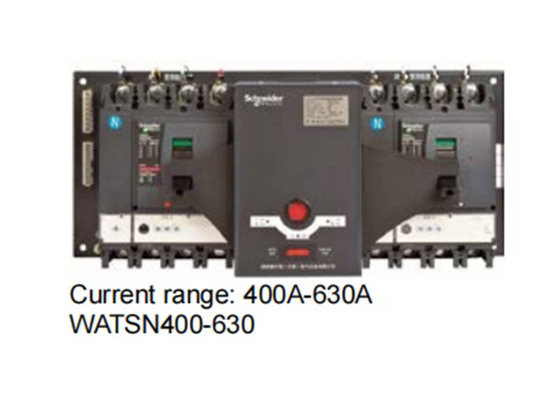

فئة CB مفتاح النقل التلقائي مع إطلاق التيار الزائد والتيار المسمى WATSN-800

النموذج والمواصفات الخصائص الكهربائية المحددة وفقًا لـ IEC 60947-6-1 وGB14048.11				WATSN-800	WATSN-1000	WATSN-1250	WATSN-1600
عدد الأقطاب				34	3,4	34	34
جهاز التحكم
النوع A				■	■	■	■
النوع ب					■	■	■
النوع D
عنصر التشغيل				NS-N,NS-H
التيار الاسمي (A)	في			800	1000	1250	1600
الجهد العازل الاسمي V)	إيه			800	800	800	800
الجهد المقاوم للاندفاع الاسمي (kV)	صندوق النقد الدولي			8	8	8	8
معدل التشغيل (V)	أوف	AC50Hz		415	415	415	415
قدرة الكسر النهائية	العناية المركزة	AC50Hz	220/240 فولت	50/70	50/70	50/70	50/70
(القيمة الفعلية kA)			380/415 فولت	50/70	50/70	50/70	50/70
القدرة على كسر العملية	إيكس	(%lcu)		75%	75%	75%	75%
وظيفة العزل				■	■	■	■
الصمود الميكانيكي	(مـن)			10000	10000	10000	10000
الصمود الكهربائي	(مـن)	AC50Hz 440V في		5000	5000	4000	2000
الحد الأدنى لفترة نقل الاتصال	(**)	S		2.5	2.5	2.5	2.5
الحماية والقياس
وحدة تحكم قابلة للتبادل	الإصدار المشترك (المعيار)			ميكروفون 20	ميكروفون 20	ميكروفون 20	ميكروفون 20
	الإصدار المشترك (المعيار)			ميكروفون 50	ميكروفون 50	ميكروفون 50	ميكروفون 50
التثبيت والاتصال
التثبيت / الاتصال الأمامي لللوحة	(***)				■	■	■
الجهاز المساعد للرصد والإشارة
إشارة ردود الفعل عن الموقع					■	■	■
وظيفة ربط الحماية من الحريق					■	■	■
إشارة رد فعل الإنذار					■	■	■









ملاحظات:
أنواع جهاز التحكم تشمل: A - نوع المحطة؛ B - نوع الأساس؛ D - نوع الذكاء
مستويات تيار الإطار: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
التيار الاسمي: اعتمادًا على مستويات الإطار المختلفة ، يتم اختيار الإفراج من قبل المستخدم (من خلال الإشارة إلى عينة NSX / NS)
عدد القضبان القابلة للاختيار: 2 (لسلسلة iC65 فقط) ، 3، 4 (جميع السلسلات)
الجهاز الكهربائي فئة: CB - مع حماية الدائرة القصيرة والحمل الزائد
أنماط التشغيل: R - التغيير التلقائي والاسترداد التلقائي؛ S - التغيير التلقائي دون الاسترداد التلقائي؛ I - الاستعداد المتبادل
وظائف إضافية: ربط الحماية من الحريق X؛ إشارة ردود الفعل F؛ I - وحدة مراقبة التيار (تتوفر فقط للمتحكم من النوع D)
الإفراج class CB. يمكن اختيار الإفراج مع نطاق حماية مختلف بناءً على احتياجات المستخدم.
*: يمكن توفير طريقتين للتثبيت: التثبيت على الجهاز والتثبيت على اللوحة.
الرجاء إضافة ملاحظة إذا كان هناك حاجة إلى تركيب لوحة.
أجهزة تحكم مثبتة على لوحة.
**: F- وظيفة إشارة التغذية الراجعة (بما في ذلك إشارة التغذية الراجعة للموقع وإشارة التغذية الراجعة للإنذار، يرجى إضافة نص توضيحي إذا لزم الأمر).تتضمن المنتجات من سلسلة 800-1600A مجموعة من ردود الفعل عن الموقف ومجموعة من ردود الفعل عن الإنذار كقياس قياسيبالنسبة لمنتجات 63A وأقل من التيار، مجموعة واحدة فقط من ردود الفعل الموقع متاحة.
