وحدة أوزموسية EDI الصناعية التناوب الأوزموسية آلة نظام معالجة المياه النقية للغاية الخلية الإلكترونية 3X
تستخدم EDI كل من الراتنج التقليدي لتبادل الأيونات والغشاء لتبادل الأيونات لإزالة الملوثات ، بما في ذلك تلك التي غير مشحونة أو مشحونة قليلاً في مياه التغذية مثل السيليكا والبورون.تكمن الميزة الكبرى في حقيقة أن تكنولوجيا EDI تستخدم التيار المستمر لدفع الملوثات خارج مياه التغذية ومن خلال أغشية تبادل الأيونات إلى قنوات التركيزكما أن التيار المستمر ينقسم الماء إلى أيونات الهيدروجين والهيدروكسيل والتي تعمل كعوامل تجديد مستمرة بحيث لا تتراكم الملوثات على الراتنج المتبادل للأيونات.يمكن لـ EDI أن تنتج باستمرار وبشكل يمكن التنبؤ به مياه عالية النقاء و فائقة النقاء بنفس الجودة أو أفضل من تبادل الأيونات المختلط.
تم تصميم E-Cell*-3X ل:
l توفير المياه النقية للغاية للتطبيقات الصناعية بما في ذلك الطاقة والموصلات النصفية والصناعة العامة.
إنتاج مياه ذات جودة مستمرة.
l لا يتطلب الحمض أو الكاستيك لتجديد الراتنج تبادل الأيونات داخل كومة.
سأكون خالية من التسريب، مضمونة.
إزالة حقن المالح والتركيز إعادة التداول، وتبسيط تصميم النظام.
تطبيقات نموذجية
ميكرو إلكترونيات
l توليد الطاقة (NOx، إمدادات المرجل)
l الصناعة العامة

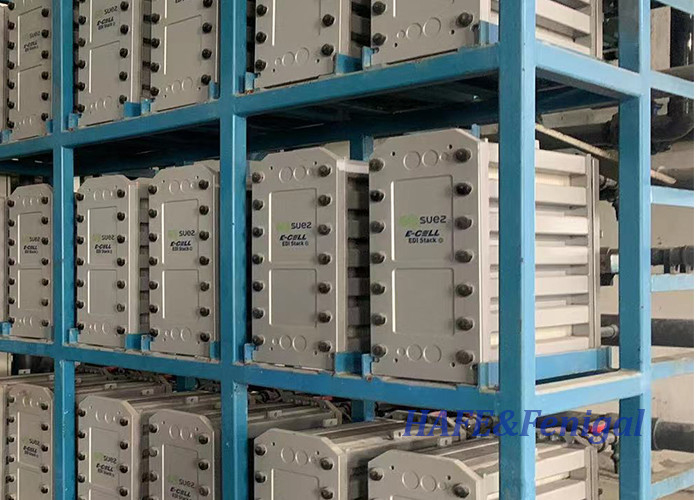

الخلية الإلكترونية*-3X، من 1 إلى 12 كومة
خصائص النظام الأساسي
1 أنظمة ECell3X مع 1 إلى 12 كومة لمدى التدفق من 15 336 gpm (3.4 - 76.3 م 3 / ساعة)
l المصلح متوافق مع 400VAC و 50Hz أو 460VAC و 60Hz
مراقبة التيار الفردية في المجموعة
l أجهزة إرسال تدفق وضغط، القدرة على الاتصال بنظام SCADA
خيارات النظام
ألن برادلي مايكرو لوجيكس بلاي سي مع إيثيرنت
n يتضمن Veolia 6 Color QuickPanel View HMI
l NEMA 4 مربع المحطة - إزالة PLC و HMI وجميع الأسلاك التي تم إنهائها في مربع المحطة
أجهزة قياسية
أجهزة استشعار تدفق Burkert Paddlewheel على مخفف ، مركز ، ومخرج الكترود
n أجهزة إرسال الضغط Burkert على جميع التدفقات
تحليل بركرت للقيادة ومستشعر على منفذ المخفف
أجهزة الجودة العالية
n أجهزة إرسال تدفق الدوران في Rosemount على منفذ المخفف والمركز
مستشعر تدفق Burkert Paddlewheel على منفذ الكترود
n أجهزة إرسال الضغط Burkert على جميع التدفقات
تحليل الموصلات و أجهزة الاستشعار على منفذ التخفيف
صمام تحويل المدخل
أجهزة قياسية: بوركير
أجهزة الموسيقى الممتازة: روزمونت
مجموعة تحويل ANSI إلى DIN
| احتياجات المياه في العلف |
| مجموع الأنيونات القابلة للتبادل |
< 25.0 جزء في المليون |
| (ك CaCO3) (TEA) بما في ذلك ثاني أكسيد الكربون حسب حساب ECalc pH |
4 ️ 11 |
| صلابة |
< 1.0 ppm (ك CaCO3) |
| السيليكا (تفاعلية) |
< 1.0 ppm |
| SDI (15 دقيقة) |
< 1 |
| TOC |
< 0.5 ppm |
| الكلور الكلي |
< 0.05 ppm |
| في، إن، H2S |
<0.01 جزء في المليون |
| معايير التشغيل |
| جودة المنتج الخارجي (المخفف) |
> 16 MOhm-cm |
| ضمان المنتج المخرج للسيليكا |
إلى < 5ppb |
| التعافي |
ما يصل إلى 95% |
| الحرارة |
40 إلى 104 درجة فهرنهايت (4.4 إلى 40 درجة مئوية) |
| ضغط الغذاء |
60 إلى 100 سم (4.1 إلى 6.9 بار) |
| انخفاض الضغط |
20 إلى 40 سم (1.4 إلى 2.8 بار) |
| الجهد المدخل |
460VAC 60Hz، 400VAC 50Hz |
| مواد البناء والتصنيفات |
| الإطار المطاوئ |
الفولاذ الكربوني الملوّن |
| أنابيب المخففة |
ش. 80 PVC |
| أنابيب التركيز |
ش. 80 PVC |
| أجهزة التشنج |
ANSI |
| المصلح |
NEMA 4 |
| لوحة التحكم |
NEMA 4 |
| طاقة لوحة التحكم |
24VDC |
ملاحظات:
1قد يختلف الأداء الفعلي اعتمادا على ظروف الموقع. البرنامج الإشارة Winflows التنبؤ للتحقق من جودة المنتج المتوقع للمياه وكذلك المقاومة، الصوديوم،و ضمانات أداء السيليكا التي تقدم لظروف التصميمللحصول على بور أو ضمانات أخرى، اتصل بـ"فيوليا".
2يتم تحديد ضغط المدخلات من خلال متطلبات الضغط في الأسفل لتدفقات المنتج والتركيز، واختيار التشغيل ضد التيار أو التيار المشترك، وانخفاض ضغط التراكم.
3. عند التدفق الاسمي و 25 درجة مئوية. البرنامج الإسقاطية Winflows المرجعية للتحقق من ظروف التصميم.
4الرجوع إلى برنامج الإسقاط Winflows ودليل مالك كومة الخلايا الإلكترونية للتحقق من مواصفات مياه الإمداد لظروف التصميم.
5TEA (ppm كCaCO3) - مجموع الأنيونات القابلة للتبادل ، وهذا يمثل تركيز جميع الأنيونات الموجودة في مياه الغذاء بما في ذلك مساهمات OH ، CO2 و SiO2يجب استخدام تدفقات الرياح للتأكد من أن مياه الغذاء TEA مقبولة في التطبيقات المحددة وظروف التشغيلقيمة الجدول عند الحد الأدنى للجريان و الحد الأقصى لدرجة الحرارة
6يطبق حد صلابة ماء التغذية بنسبة 1.0 ppm كCaCO3 فقط على عملية التدفق المعاكس للتيار القياسي. ينخفض صلابة ماء التغذية المسموح بها إلى 0.1 ppm كCaCO3 في عملية التدفق المشترك.
7يقل حد السيليكا المسموح به فوق التدفق الاسمي. يقل حد السيليكا المسموح به إلى 0.5 ppm مع صلابة مياه الإمداد فوق 0.5 ppm كCaCO3.
8يتم الحد من مستوى البورون في الغذاء إلى 0.3 ppm كـ B كلما كان هناك شرط ضمان السيليكا أو شرط ضمان المقاومة فوق 10 MOhm-cm.حيث أن مستويات البور الأعلى قد تؤثر على الأداءبدون هذه المتطلبات الحد الأقصى هو 1.0 ppm بور.
9التناضح العكسي (RO) أو مياه التغذية المكافئة: توفر RO مياه تغذية EDI خالية بشكل كبير من الجسيمات والمواد الثقيلة والمواد العضوية ذات الوزن الجزيئي العالي ،التي يمكن أن تلوث وسائل تبادل الأيوناتيتم تحديد جودة دخول RO لأن كومة EDI تحتوي على أسرة معبأة من وسيط تبادل الأيونات لا يمكن غسلها / السوائل لإزالة الجسيمات.أنظمة ذات نظام مفتوح بين نظام RO (أو مصدر آخر) و E-Cell (exيجب تركيب مرشحات مباشرة قبل الخلية الإلكترونية لحماية الخلية الإلكترونية من التلوث بالجسيمات.5 ميكرومتر مطلقة أو 1 ميكرومتر مرشح الاسمي سيكون مقبول.
10. APHA - معيار اللون / المقياس المسمى لجمعية الصحة العامة الأمريكية وتعريفها من قبل ASTM D1209.Veolia Water Technologies
