وشى Fenigal للعلوم والتكنولوجيا المحدودة
الصانع والمورد للمنتجات الكهربائية والإضاءة
مكان المنشأ: | الصين |
اسم العلامة التجارية: | Chint |
إصدار الشهادات: | CE,CCC |
رقم الموديل: | PA / PZ-666 (S) ، PA / PZ-7777 (S) ، PN-666 (s) إلخ. |
الحد الأدنى لكمية: | 12pcs |
---|---|
الأسعار: | USD120~USD280 |
تفاصيل التغليف: | معيار التصدير الكرتون |
وقت التسليم: | أيام عمل 5-8 أو طلب بالجملة التفاوض |
شروط الدفع: | T / T ، ويسترن يونيون |
القدرة على العرض: | 1، 000pcs/شهر |
جهد فلطيّ مصنّف: | 15V ~ 600V (الاتصال المباشر) ، 380V ~ 450kV / 100V (عبر محول الجهد) | تيار مصنّف: | 0.1A ~ 50A (الاتصال المباشر) 5A ~ 10kA / 5A أو 1A (عبر محول الحالي) |
---|---|---|---|
درجة الحرارة المحيطة: | -25 ~ 75 درجة مئوية | الجهد العزل: | 800V |
التثبت: | جبل لوحة المسمار | ||
تسليط الضوء: | جهاز حماية الطفرة,محول التحكم الصناعي |

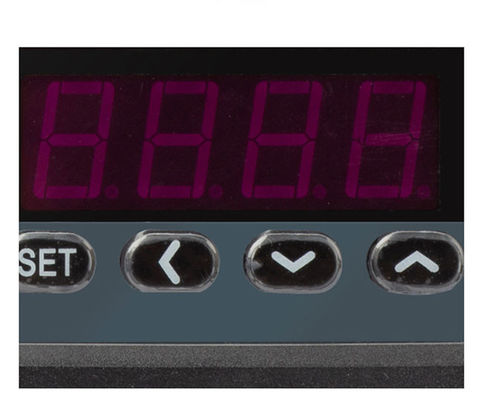

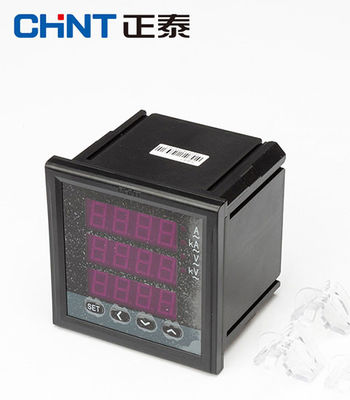

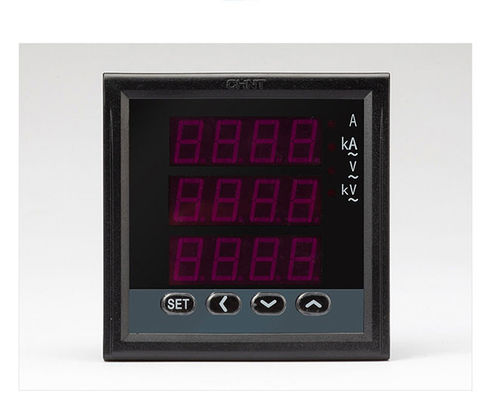

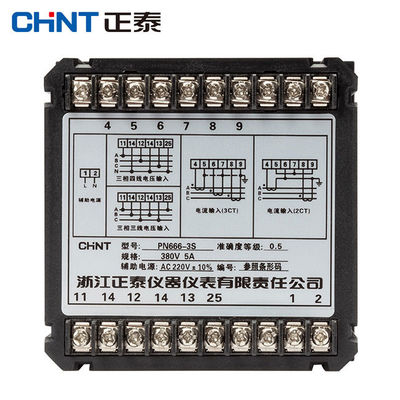

Chint PA / PZ-666 (S) ، PA / PZ-7777 (S) سلسلة رقمية 1/3 المرحلة 600V ، 50A مقياس التيار الكهربائي ، الفولتميتر ، PN-666 (s) متر تركيبة
ملخص والتطبيق:
PA666 سلسلة مقياس رقمي هو الجيل الجديد من أداة قابلة للبرمجة ، وتطبق أساسا في القياس في الوقت الحقيقي ومؤشر للتيار في الدائرة الكهربائية ، ومناسبة للمناسبات مع متطلبات عالية نسبيا لجودة الطاقة وسلامة الطاقة وكذلك مع الأتمتة .
1. الوظائف والخصائص الرئيسية:
measurement القياس في الوقت الحقيقي والإشارة للقيمة الحالية والجهد من دائرة الطاقة.
display نطاق عرض الأداة قابل للبرمجة.
2. مواصفات النموذج واختيار الوصف:
(الوحدة: مم)
نموذج | عرض القياس | T (الاتصالات) واجهة RS485 | الحجم الخارجي | وضع العرض | |||
AC الجهد | التيار المتردد | الجهد العاصمة | العاصمة الحالية | ||||
PA666-1 | ● | @ | 96 × 48 | عرض الصمام | |||
PA666-2 | ● | @ | 72 × 72 | ||||
PA666-3 | ● | @ | 96 × 96 | ||||
PA666-4 | ● | @ | 48 × 48 | ||||
PA666-6 | ● | @ | 80 × 80 | ||||
PA666-8 | ● | @ | 120 × 120 | ||||
PA666-1D | ● | @ | 96 × 48 | ||||
PA666-2D | ● | @ | 72 × 72 | ||||
PA666-3D | ● | @ | 96 × 96 | ||||
PA666-4D | ● | @ | 48 × 48 | ||||
PA666-6D | ● | @ | 80 × 80 | ||||
PA666-8D | ● | @ | 120 × 120 |
PA666 سلسلة مقياس التيار الكهربائي أحادي الطور
ملحوظة:
● يعني الوظائف الجوهرية للأداة
@ يعني الوظائف الاختيارية المقابلة القابلة للتمديد لهذه السلسلة من الأدوات.
3.Main الأداء الفني والمعلمات:
المعايير الفنية | فهرس | ||
فئة الدقة | فئة 0.5 | ||
إدخال | الجهد االكهربى | القيمة المقننة | AC / DC (0 ~ 660) V ، يمكن أن تكون المواصفات الخاصة الأخرى حسب الطلب |
الزائد | مستمر: 1.2 مرة ، لحظة: 10 مرات / 5 ثانية | ||
مقاومة | ≤1Ω | ||
تيار | القيمة المقننة | AC / DC (0 ~ 5) A ، يمكن أن تكون المواصفات الخاصة الأخرى حسب الطلب | |
الزائد | مستمر: 1.2 مرة ، لحظة: 10 مرات / 5 ثانية | ||
مقاومة | ≤1Ω | ||
انتاج | | وضع العرض | سطر واحد 4 أرقام شاشة LED ، والحد الأقصى. قرار الجهد هو 0.1V ، والحد الأقصى. القرار الحالي هو 0.001A | |
إشارة قطبية | أكمل مفتاح القيمة الإيجابية والسلبية من خلال مصباح الاستقطاب (فقط لمقياس التيار المستمر) | ||
الاتصالات | الوضع | RS-485 | |
بروتوكول | MODBUS-RTU | ||
معدل باود | 1200 نقطة في الثانية ، 2400 نقطة في الثانية ، 4800 نقطة في الثانية ، 9600 نقطة في الثانية ، 19200 نقطة في الثانية ، يفترض أنها 9600 نقطة في الثانية | ||
امدادات الطاقة العاملة | نطاق | AC220V ± 20٪ | |
استهلاك | ≤5VA |
ملحوظة:
يمكن تخصيص هذه السلسلة من الأدوات بشكل خاص وفقًا لمواصفات خاصة: مدخلات محطة الإدخال إشارات DC القياسية ، مثل 4 ~ 20mA ، 0 ~ 10V ، 0 ~ 75mV ، إلخ.
عرض المعلمات بما في ذلك الجهد المقابل ، والتيار ، والتردد ، والطاقة ، وعامل القدرة ، والضغط ، والتدفق ، وما إلى ذلك من الحلقة الأساسية للمستشعر أو جهاز الإرسال ؛ العناصر التي تحمل علامة × اختيارية ، والتي يحددها العملاء عند الطلب.
PZ666 سلسلة مرحلة واحدة الفولتميتر الرقمي
ملخص والتطبيق:
الفولتميتر الرقمي من سلسلة PZ666 هو الجيل الجديد من الأدوات القابلة للبرمجة ، ويتم تطبيقه أساسًا في القياس والإشارة في الوقت الفعلي للجهد في الدائرة الكهربائية ، وهو مناسب للمناسبات ذات المتطلبات العالية نسبيًا لجودة الطاقة وسلامة الطاقة وكذلك مع التشغيل الآلي .
1. الوظائف والخصائص الرئيسية:
measurement القياس في الوقت الحقيقي والإشارة للقيمة الحالية والجهد من دائرة الطاقة.
display نطاق عرض الأداة قابل للبرمجة.
2. مواصفات النموذج واختيار الوصف:
(الوحدة: مم)
نموذج | عرض القياس | T (الاتصالات) واجهة RS485 | الحجم الخارجي | وضع العرض | |||
AC الجهد | التيار المتردد | الجهد العاصمة | العاصمة الحالية | ||||
PZ666-1 | ● | @ | 96 × 48 | عرض الصمام | |||
PZ666-2 | ● | @ | 72 × 72 | ||||
PZ666-3 | ● | @ | 96 × 96 | ||||
PZ666-4 | ● | @ | 48 × 48 | ||||
PZ666-6 | ● | @ | 80 × 80 | ||||
PZ666-8 | ● | @ | 120 × 120 | ||||
PZ666-1D | ● | @ | 96 × 48 | ||||
PZ666-2D | ● | @ | 72 × 72 | ||||
PZ666-3D | ● | @ | 96 × 96 | ||||
PZ666-4D | ● | @ | 48 × 48 | ||||
PZ666-6D | ● | @ | 80 × 80 | ||||
PZ666-8D | ● | @ | 120 × 120 |
ملحوظة:
● يعني الوظائف الجوهرية للأداة
@ يعني الوظائف الاختيارية المقابلة القابلة للتمديد لهذه السلسلة من الأدوات.
3. الأداء الفني الرئيسي والمعلمات:
المعايير الفنية | فهرس | ||
فئة الدقة | فئة 0.5 | ||
إدخال | الجهد االكهربى | القيمة المقننة | AC / DC (0 ~ 660) V ، يمكن أن تكون المواصفات الخاصة الأخرى حسب الطلب |
الزائد | مستمر: 1.2 مرة ، لحظة: 10 مرات / 5 ثانية | ||
مقاومة | ≤1Ω | ||
تيار | القيمة المقننة | AC / DC (0 ~ 5) A ، يمكن أن تكون المواصفات الخاصة الأخرى حسب الطلب | |
الزائد | مستمر: 1.2 مرة ، لحظة: 10 مرات / 5 ثانية | ||
مقاومة | ≤1Ω | ||
انتاج | | وضع العرض | سطر واحد 4 أرقام شاشة LED ، والحد الأقصى. قرار الجهد هو 0.1V ، والحد الأقصى. القرار الحالي هو 0.001A | |
إشارة قطبية | أكمل مفتاح القيمة الإيجابية والسلبية من خلال مصباح الاستقطاب (فقط لمقياس التيار المستمر) | ||
الاتصالات | الوضع | RS-485 | |
بروتوكول | MODBUS-RTU | ||
معدل باود | 1200 نقطة في الثانية ، 2400 نقطة في الثانية ، 4800 نقطة في الثانية ، 9600 نقطة في الثانية ، 19200 نقطة في الثانية ، يفترض أنها 9600 نقطة في الثانية | ||
امدادات الطاقة العاملة | نطاق | AC220V ± 20٪ | |
استهلاك | ≤5VA |
ملحوظة:
هذه السلسلة من الأدوات يمكن تخصيصها بشكل خاص وفقًا للمواصفات الخاصة: مدخلات محطة الإدخال إشارات DC القياسية ، مثل 4 ~ 20mA ، 0 ~ 10V ، 0 ~ 75mV ، إلخ. يمكن لرئيس العداد عرض المعلمات بما في ذلك الجهد المقابل ، الحالية ، التردد ، الطاقة ، عامل القدرة ، الضغط ، التدفق ، إلخ. من الحلقة الأساسية للمستشعر أو جهاز الإرسال ؛ العناصر التي تحمل علامة × اختيارية ، والتي يحددها العملاء عند الطلب.
PA666 -S سلسلة ثلاثة المرحلة مقياس التيار الكهربائي
ملخص والتطبيق:
PA666-S سلسلة ثلاثية الأطوار Ammeter الرقمية هي الجيل الجديد من أداة قابلة للبرمجة ، وتطبق أساسا في الوقت الحقيقي القياس والإشارة لتيار المرحلة في الدائرة الكهربائية ثلاثية الطور.
1. الوظائف والخصائص الرئيسية
measurement القياس في الوقت الحقيقي والإشارة للتيار المرحلة ، الجهد المرحلة ، قيمة الجهد الأسلاك للدائرة الكهربائية.
current نسبة التيار / الجهد للأداة قابلة للبرمجة.
2. مواصفات النموذج ووصف الاختيار
نموذج | عرض القياس | T (الاتصالات) واجهة RS485 | الحجم الخارجي | وضع العرض | |
الجهد 3 مراحل | 3 المرحلة الحالية | ||||
PA666-2S | ● | @ | 72 × 72 | عرض الصمام | |
PA666-3S | ● | @ | 96 × 96 | ||
PA666-4S | ● | 48 × 48 | |||
PA666-6S | ● | @ | 80 × 80 | ||
PA666-8S | ● | @ | 120 × 120 |
ملحوظة:
● يعني الوظائف الجوهرية للأداة
@ يعني الوظائف الاختيارية المقابلة القابلة للتمديد لهذه السلسلة من الأدوات.
3. الأداء الفني الرئيسي والمعلمات
المعايير الفنية | فهرس | ||
فئة الدقة | فئة 0.5 | ||
إدخال | الجهد االكهربى | القيمة المقننة | AC100V ، 450V |
الزائد | مستمر: 1.2 مرة ، لحظة: 2 مرات / 5 ثانية | ||
استهلاك | V1VA (كل مرحلة) | ||
مقاومة | 100 فولت (حوالي 120 كيلو) ، 450 فولت (حوالي 600 كيلو) | ||
تيار | القيمة المقننة | AC1A ، 5A | |
الزائد | مستمر: 1.2 مرة ، لحظة: 10 مرات / 5 ثانية | ||
استهلاك | V0.5VA (كل مرحلة) | ||
مقاومة | <20mΩ (كل مرحلة) | ||
رن قياس التردد | 45Hz-65HZ | ||
انتاج | | وضع العرض | 3 المرحلة 4 أرقام شاشة LED ، والحد الأقصى. الجهد االكهربى القرار هو 0.1V ، والحد الأقصى. القرار الحالي هو 0.001A. وحدة التبديل تلقائيا ، العشرية التحول تلقائيا. | |
عرض النطاق | الفولتميتر AC0 ~ 999.9kV مقياس التيار المتردد AC0 ~ 99.99kA | ||
الاتصالات | الوضع | RS-485 | |
بروتوكول | MODBUS-RTU | ||
معدل باود | 1200 نقطة في الثانية ، 2400 نقطة في الثانية ، 4800 نقطة في الثانية ، 9600 نقطة في الثانية ، 19200 نقطة في الثانية ، يفترض أنها 9600 نقطة في الثانية | ||
امدادات الطاقة العاملة | نطاق | AC220V ± 20٪ | |
استهلاك | ≤5VA |
ملحوظة:
العناصر التي تحمل علامة * اختيارية ، والتي يحددها العملاء عند الطلب.
PZ666-S سلسلة ثلاثة المرحلة الفولتميتر الرقمي
ملخص والتطبيق:
PT666-S من سلسلة PZ666-S الفولتميتر الرقمي هو الجيل الجديد من أداة قابلة للبرمجة ، وتطبق أساسا في القياس في الوقت الحقيقي والإشارة إلى الجهد المرحلة في الدائرة الكهربائية ثلاثية الطور.
1. الوظائف والخصائص الرئيسية
measurement القياس في الوقت الحقيقي والإشارة للتيار المرحلة ، الجهد المرحلة ، قيمة الجهد الأسلاك للدائرة الكهربائية.
current نسبة التيار / الجهد للأداة قابلة للبرمجة.
2. مواصفات النموذج ووصف الاختيار
نموذج | عرض القياس | T (الاتصالات) واجهة RS485 | الحجم الخارجي | عرض الوضع | |
الجهد 3 مراحل | 3 المرحلة الحالية | ||||
PZ666-2S | ● | @ | 72 × 72 | عرض الصمام | |
PZ666-3S | ● | @ | 96 × 96 | ||
PZ666-4S | ● | 48 × 48 | |||
PZ666-6S | ● | @ | 80 × 80 | ||
PZ666-8S | ● | @ | 120 × 120 |
ملحوظة:
● يعني الوظائف الجوهرية للأداة
@ يعني الوظائف الاختيارية المقابلة القابلة للتمديد لهذه السلسلة من الأدوات.
3. الأداء الفني الرئيسي والمعلمات
المعايير الفنية | فهرس | ||
فئة الدقة | فئة 0.5 | ||
إدخال | الجهد االكهربى | القيمة المقننة | AC100V ، 450V |
الزائد | مستمر: 1.2 مرة ، لحظة: 2 مرات / 5 ثانية | ||
استهلاك | V1VA (كل مرحلة) | ||
مقاومة | 100 فولت (حوالي 120 كيلو) ، 450 فولت (حوالي 600 كيلو) | ||
تيار | القيمة المقننة | AC1A ، 5A | |
الزائد | مستمر: 1.2 مرة ، لحظة: 10 مرات / 5 ثانية | ||
استهلاك | V0.5VA (كل مرحلة) | ||
مقاومة | <20mΩ (كل مرحلة) | ||
رن قياس التردد | 45Hz-65Hz | ||
انتاج | | وضع العرض | 3 المرحلة 4 أرقام شاشة LED ، والحد الأقصى. قرار الجهد هو 0.1V ، والحد الأقصى. القرار الحالي هو 0.001A. وحدة التبديل تلقائيا ، العشرية التحول تلقائيا. | |
عرض النطاق | الفولتميتر AC0 ~ 999.9kV مقياس التيار المتردد AC0 ~ 99.99kA | ||
الاتصالات | الوضع | RS-485 | |
بروتوكول | MODBUS-RTU | ||
معدل باود | 1200 نقطة في الثانية ، 2400 نقطة في الثانية ، 4800 نقطة في الثانية ، 9600 نقطة في الثانية ، 19200 نقطة في الثانية ، يفترض أنها 9600 نقطة في الثانية | ||
امدادات الطاقة العاملة | نطاق | AC220V ± 20٪ | |
استهلاك | ≤5VA |
ملحوظة:
العناصر التي تحمل علامة * اختيارية ، والتي يحددها العملاء عند الطلب.
