وشى Fenigal للعلوم والتكنولوجيا المحدودة
الصانع والمورد للمنتجات الكهربائية والإضاءة
مكان المنشأ: | الصين |
اسم العلامة التجارية: | LS |
إصدار الشهادات: | CE,CCC,CB etc. |
رقم الموديل: | Meta-MEC ، GMC |
الحد الأدنى لكمية: | 1 وحدة |
---|---|
الأسعار: | USD6~USD40(~3P/95A) |
تفاصيل التغليف: | معيار التصدير الكرتون |
وقت التسليم: | أيام عمل 5-8 أو طلب بالجملة التفاوض |
شروط الدفع: | T / T ، ويسترن يونيون |
القدرة على العرض: | 1، 000pcs/شهر |
الدائرة الرئيسية الترتيب الحالي: | 9-85A | كهرباء نوع: | AC، AC / DC |
---|---|---|---|
الدائرة الرئيسية تقييم الجهد: | 600V، 220V، 380V، 110V، 24V | رقم العمود: | 3،4 |
مرحلة: | 3،1مرحلة | تكرر: | 50/60HZ |
اسم المنتج: | Ac Contactor CJX2N-D09،3 القطب Ac Contactor | تيار مصنّف: | 85A |
اساسي: | IEC60947، EN / IEC60947-4-1 | ||
تسليط الضوء: | قواطع التيار المتردد التبديل,قواطع التيار المتردد المنزل |

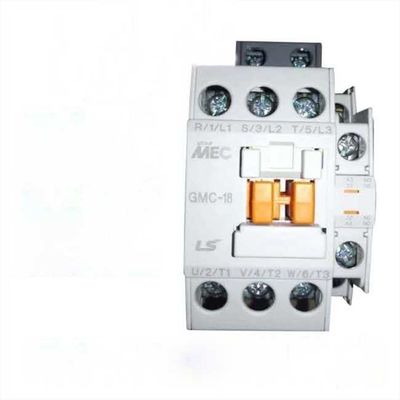

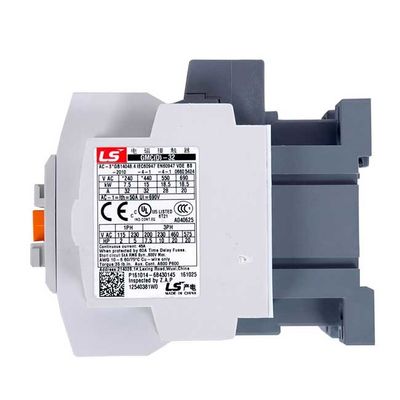

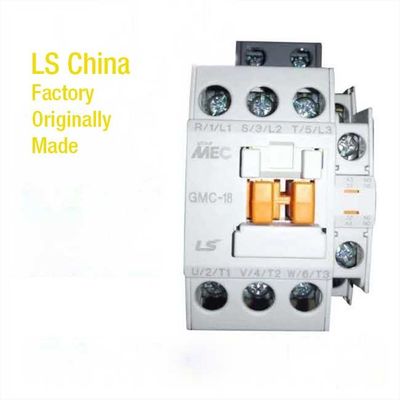

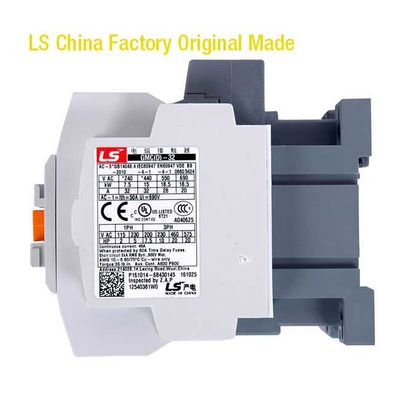

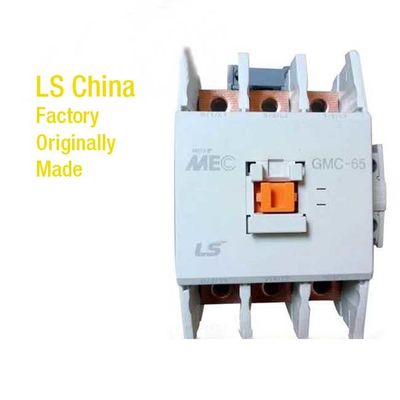

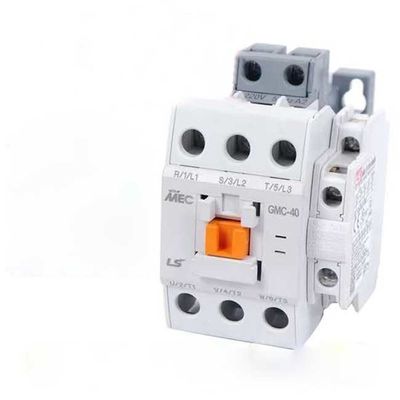

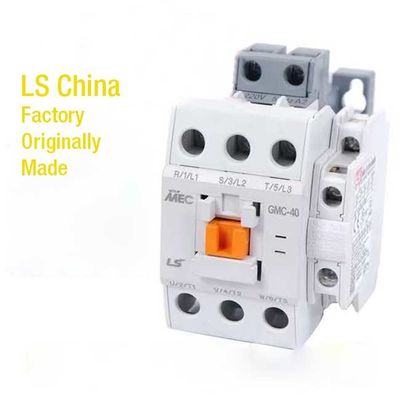

LS GMC Contactor 3P ، 4P 9A ، 12A ، 18A ، 32،40A ، 50A ، 65A ، 75A ، 85A ، AC-3 AC-1 لفائف الجهد 24V ، 110V ، 230V ، 380V
صفة مميزة
• المدى الحالي 09 ~ 85A ؛
• AC ، DC لفائف التحكم اختيارية ؛
• تتوفر أنواع مختلفة من المشغلات: الموصلات القياسية لبدء تشغيل المحرك ، الملامسات القابلة للانعكاس ، مشغلات دلتا ستار ، مشغلات المحولات الأوتوماتيكية ، إلخ.
• اتصال اختياري: اتصال الترباس (09 ~ 8000A) ؛
• شهادة المنتج: CCC ، CE ، CCS ؛
أفضلية
• تركيب مدمج
> لا يتطلب تركيب ضاغط الطفرة أي أدوات ويمكن إدخالها مباشرة في الموصل دون شغل مساحة أكبر
> قواطع قابلة للعكس بعرض 90 مم فقط ، لا يستغرق التشابك الميكانيكي مساحة إضافية ، التثبيت لا يستغرق وقتًا تقريبًا
توفر مكونات Starter وحدات مسبقة السلك لتجميع سريع وسهل
• متكامل للغاية
> إلى 100A قواطع التكامل 1 عادة مفتوحة / 1 مغلقة عادة الاتصال المساعدة
> DC لفائف مع المدمج في ثنائي الاتجاه قمع الصمام الثنائي
> مجموعة المقاولين عكسها مع المدمج في الصمام الثنائي قمع ثنائي الاتجاه
• آمنة وموثوقة
> الدائرة الرئيسية ودائرة التحكم لمكونات التحكم والحماية تتميز بوضوح
> تصميم الاتصال معكوسة يلبي معايير السلامة ، وضمان 10 مليون إجراءات موثوقة
> الغطاء الواقي يمنع الاتصال العرضي للموصل
• جودة متميزة
> ملفات DC لديها مجموعة واسعة من الفولتية التحكم (0.7 ~ 1.25Uc)
> مقاومة الزلازل القوية
> انخفاض الضوضاء
> زيادة قوة المحطة
> عزم الدوران الدائم ، موثوقة التثبيت
> المدمجة وتوفير مساحة
> سهلة التركيب ، يوفر الوقت
> من السهل الحفاظ على وتوفير التكاليف
Product Series | Metal MEC |
---|---|
product name | AC Contactor |
product type | Contactor |
Product short name | GMC |
Contactor application area | Applied to AC loads with a قوة factor greater than or equal to 0.95 Squirrel cage motor for switching on and off normal start |
Use category | AC-3 AC-1 AC-4 |
Number of poles | 3P |
قوة pole contact composition | 3 NO |
Rated working voltage [Ue] | قوة circuit: <= 690 V AC 25...400 Hz قوة circuit: <= 300 V DC |
Rated operating current [Ie] | 18 A 60 °C) on <= 440 V AC AC-3 Applicable قوة circuit 32 A 60 °C) on <= 440 V AC AC-1 for قوة supply circuit |
Motor قوة (kW) | 4 kW on 220...230 V AC 50/60 Hz (AC-3) 7.5 kW on 380...400 V AC 50/60 Hz (AC-3) 9 kW on 415...440 V AC 50/60 Hz (AC-3) 10 kW on 500 V AC 50/60 Hz (AC-3) 10 kW on 660...690 V AC 50/60 Hz (AC-3) 4 kW on 400 V AC 50/60 Hz (AC-4) |
Motor قوة HP (UL / CSA) | 1 hp on 115 V AC 50/60 Hz for 1-مرحلة motors 3 hp on 230/240 V AC 50/60 Hz for 1-مرحلة motors 5 hp on 200/208 V AC 50/60 Hz for 3-مرحلة motors 5 hp on... 230/240 V AC 50/60 Hz for 3-مرحلة motors 10 hp on 460/480 V AC 50/60 Hz for 3-مرحلة motors 15 hp on 575/600 V AC 50/60 Hz for 3-مرحلة motors |
Control loop characteristics | AC on 50/60 Hz |
Control loop voltage | 230 V AC 50/60 Hz |
Auxiliary contact type | 1 NO + 1 NC |
Rated impulse withstand voltage [Uimp] | 6 kV in accordance with IEC 60947 |
Overvoltage category | III |
Conventional heating current [Ith] | 10 A on <60 °C for signal circuit 32 A on <60 °C for قوة supply circuit |
Rated turn-on capability [Irms] | 140 A AC suitable signal circuit in accordance with IEC 60947-5-1 250 A DC suitable signal loop in accordance with IEC 60947-5-1 300 A on 440 V applicable قوة supply circuit in accordance with IEC 60947 |
Rated breaking capacity | 300 A on 440 V applicable قوة supply circuit in accordance with IEC 60947 |
Rated short-time withstand current [Icw] | 145 A on <40 °C - 10 s for قوة supply circuit 240 A on <40 °C - 1 s for قوة supply circuit 40 A on <40 °C - 10 minutes for قوة circuit 84 A on <40 °C - 1 minute for قوة circuit 100 A - 1 s for signal circuits 120 A - 500 ms Applicable signal loop 140 A - 100 ms for signal circuits |
Fuses used with relays | 10 A gG Applicable signal circuit in accordance with IEC 60947-5-1 50 A gG on...<= 690 V with type 1 for قوة supply circuit 35 A gG on ...<= 690 V with type 2 for قوة supply circuit |
Average impedance | 2.5 mΩ - Ith 32 A 50 Hz for قوة supply circuits |
Rated insulation voltage [Ui] | قوة circuit: 690 V in accordance with IEC 60947-4-1 قوة circuit: 600 V CSA certification قوة circuit: 600 V UL certification Signal loop: 690 V in accordance with IEC 60947-1 Signal loop: 600 V CSA certified Signal circuit: 600 V UL certification |
Electrical life | 1.65 kA2.s 18 A AC-3 Ue condition <= 440 V 1 kA2.s 32 A AC-1 Ue condition <= 440 V |
قوة consumption per pole | 2.5 W AC-1 0.8 W AC-3 |
Safety cover | band |
Installation method | Rail mounting Base plate installation |
standard | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
